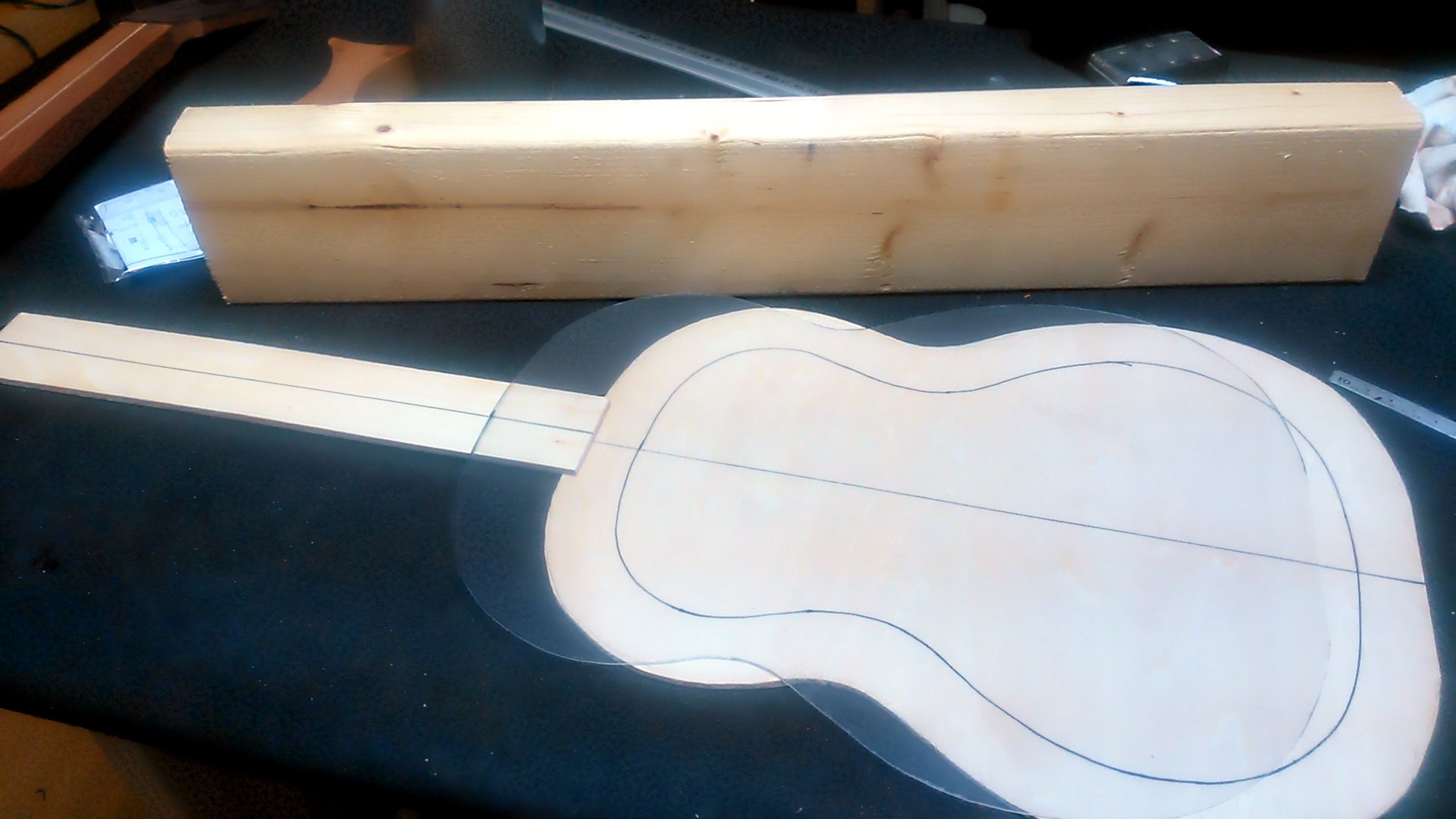

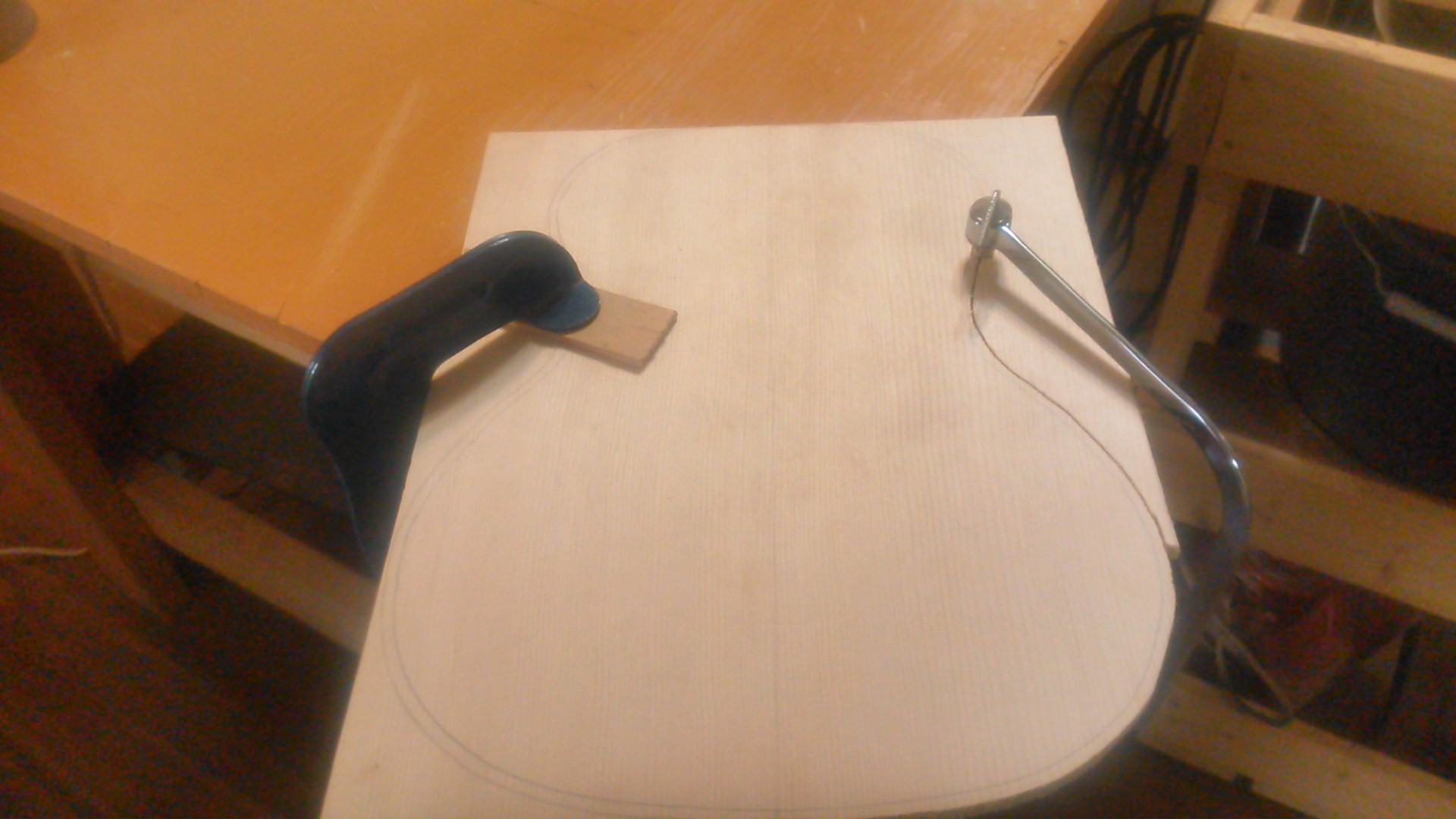

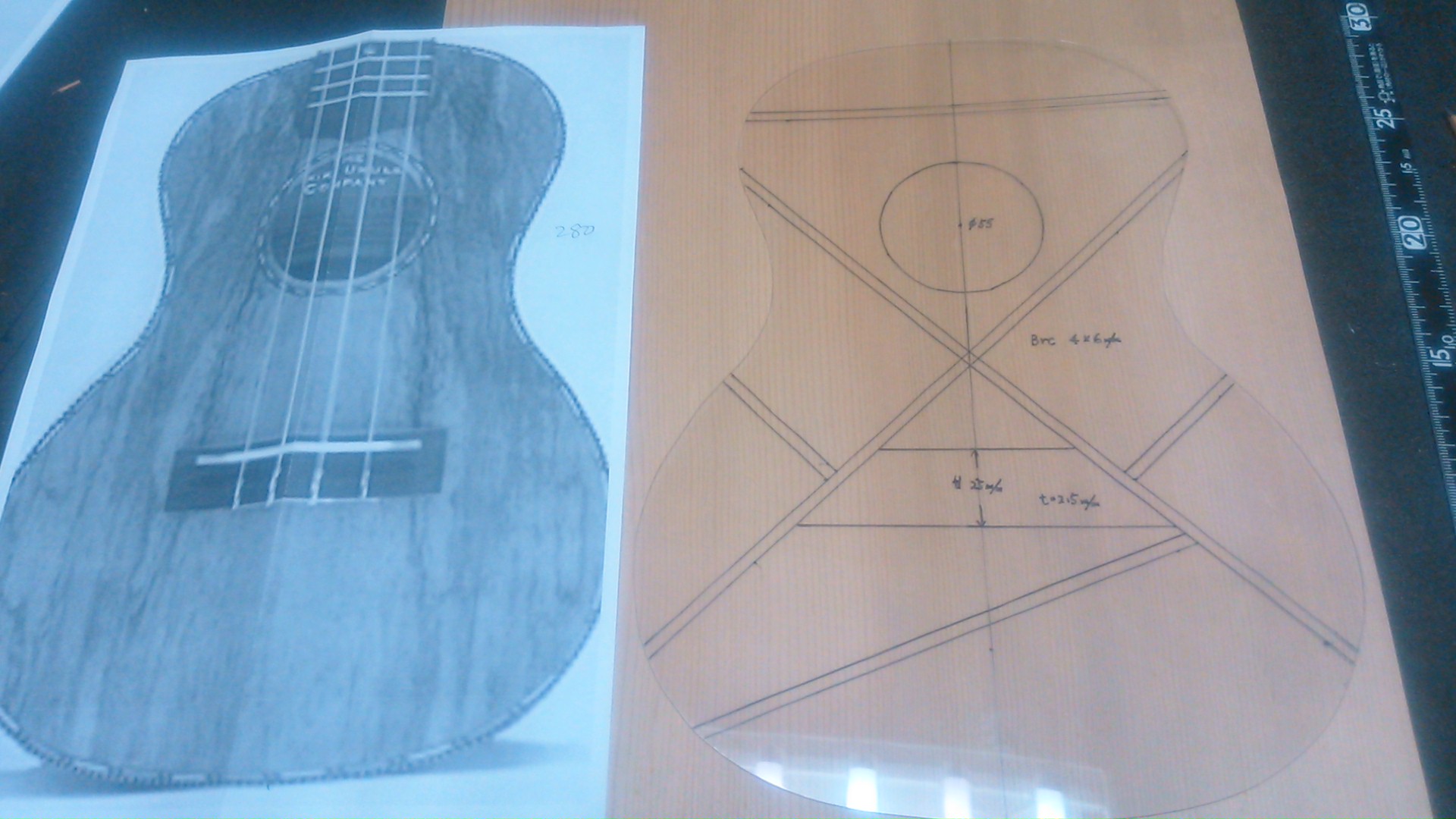

スプルースの板にテンプレートを置いて書き写し、その外側4mm位の所を切り抜く。
同様に、インディアンローズのバック、サイドの失敗分とその相手方で裏板、サイドを切り抜く。
板厚は全て2mm弱。ボディ高はヒール部分で45mm、エンド部分で55mmとします。
|
|

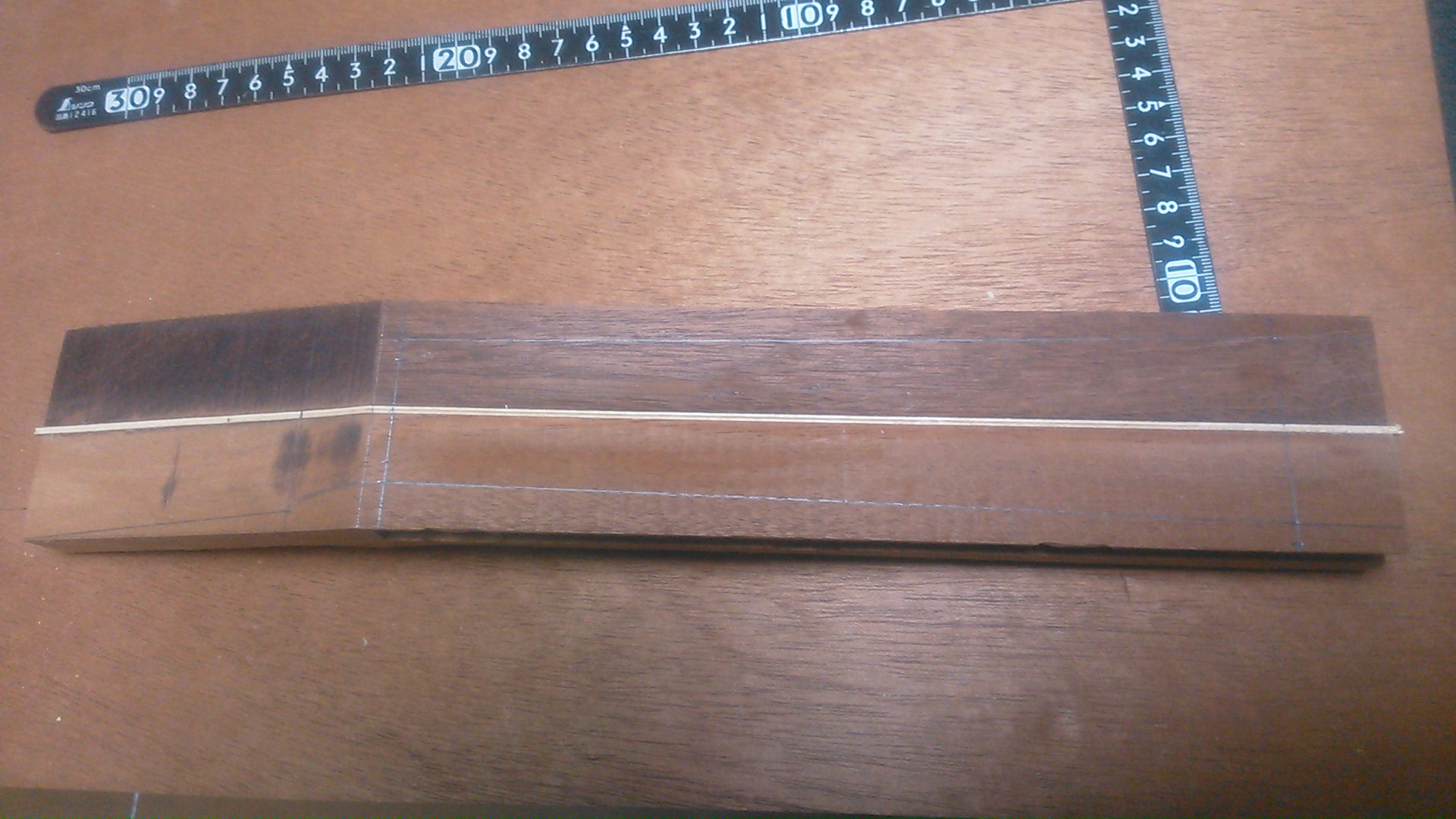

ツーピースのネックを作ろうとして失敗したもの。
長すぎるので、ヒール部分を切り落とし接着。
|
|
ウクレレの大きさに罫書きます。適当ですが、14フレットジョイントなのでそこはちゃんとしなくてはダメ。
(スケール:382mm、ナット~14F:211.84、ナット巾:36mm)
|
|

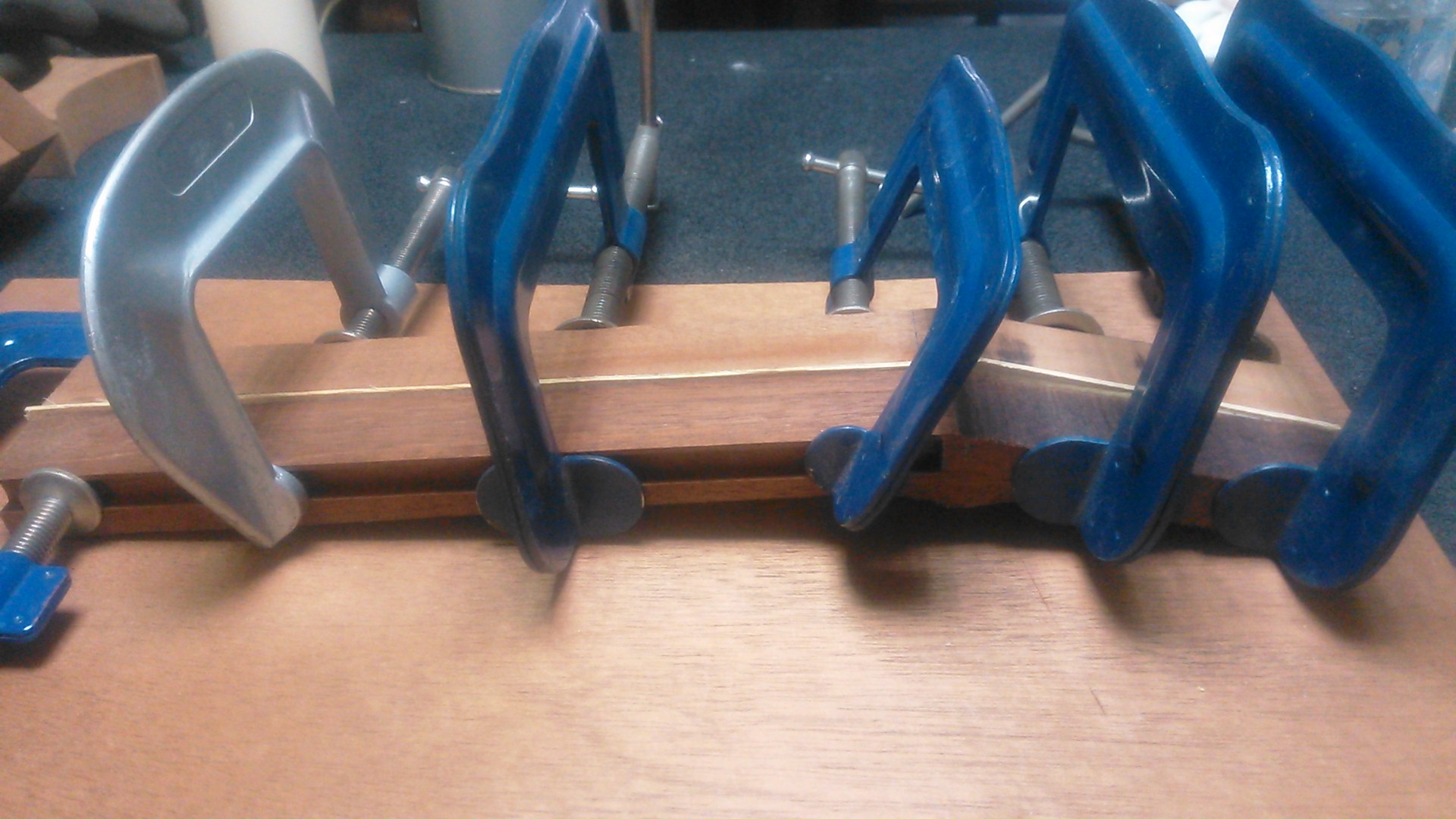

ヒール部分の高さが45mmなので足りない部分を接着。

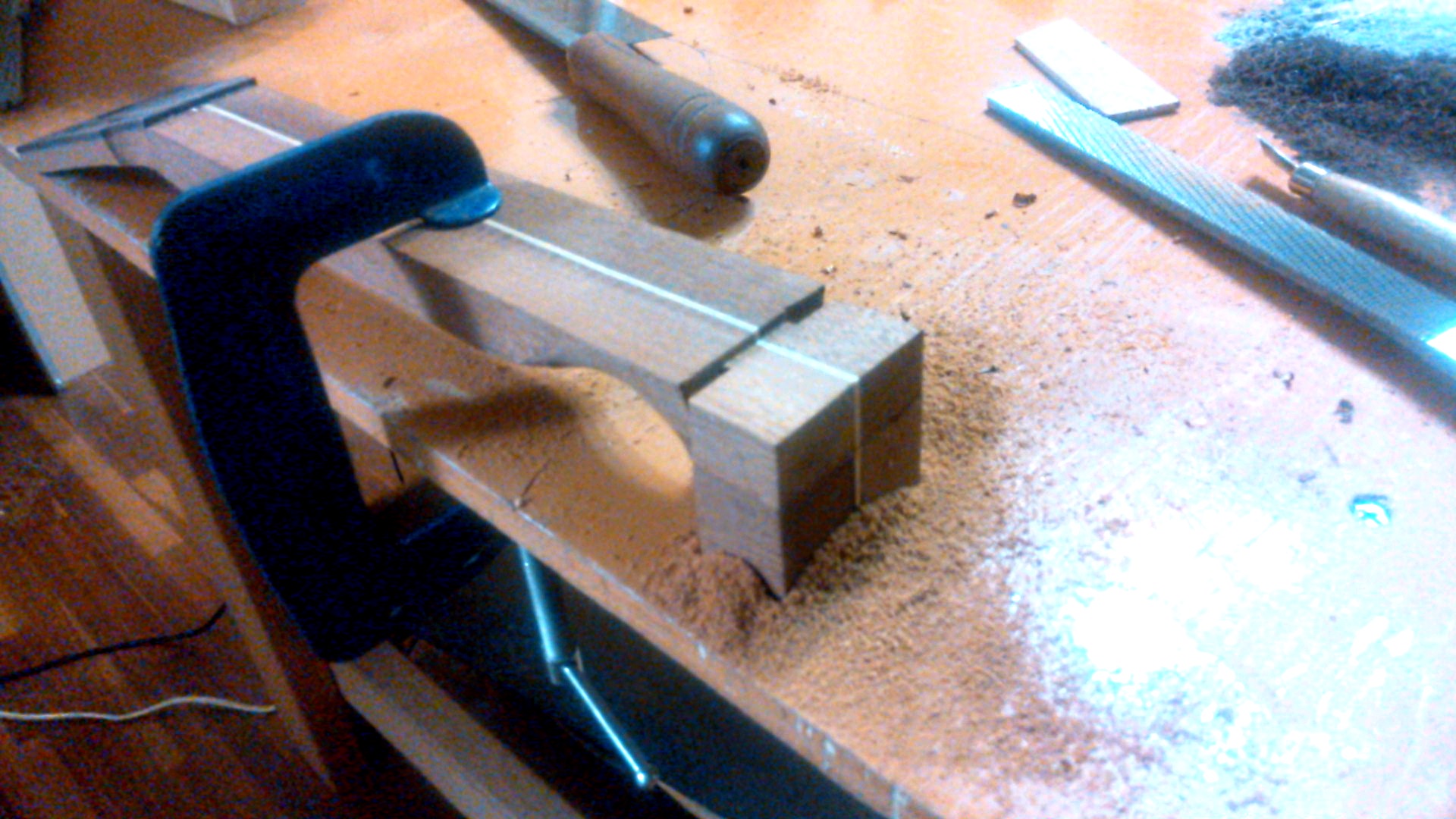

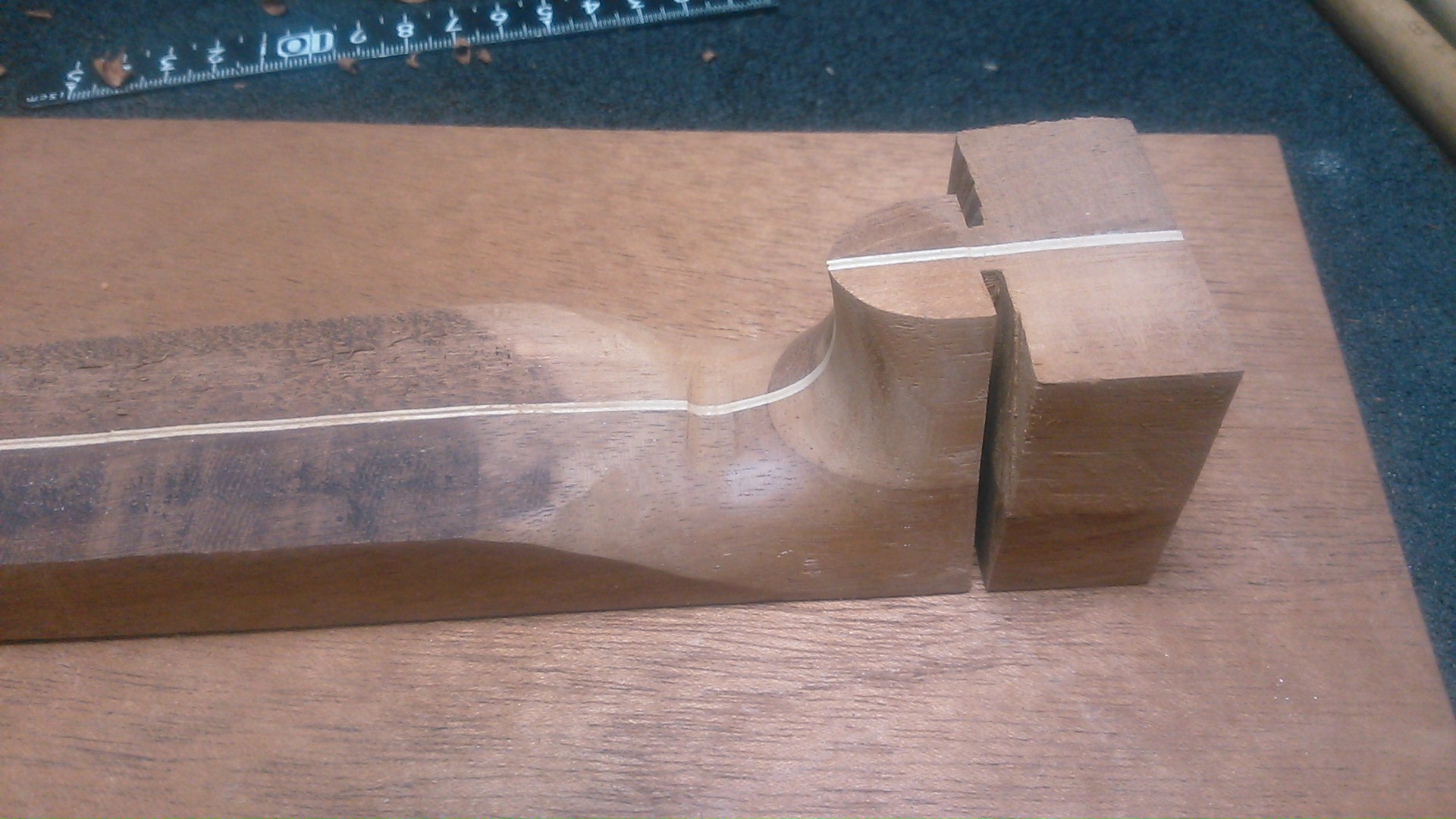

14フレットにサイド板を差し込む切れ目を作り(これもギター作りと同様)ヒール部分を整形。
(サイド板を取付けた後からではやりにくいため)
|
|

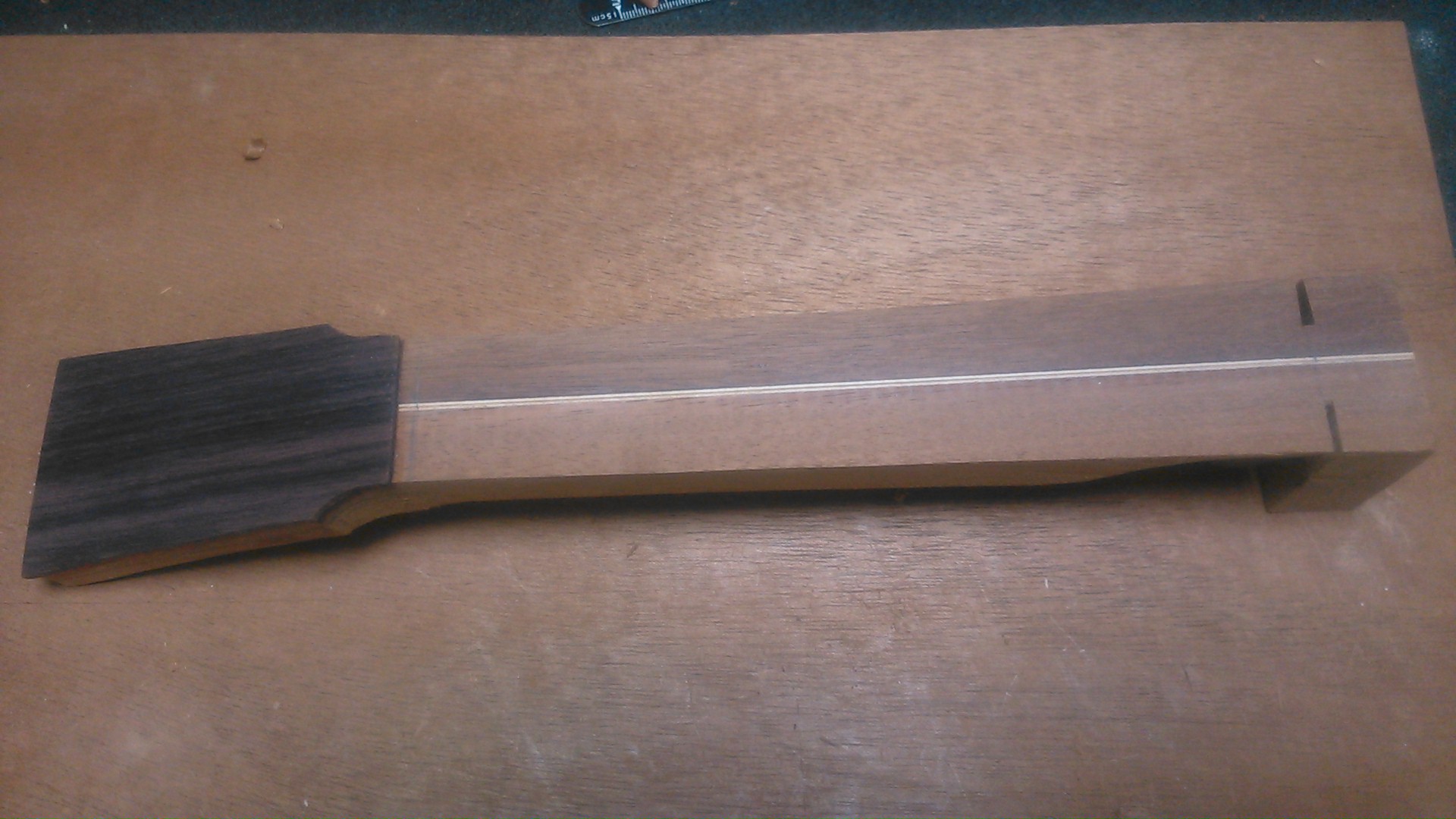

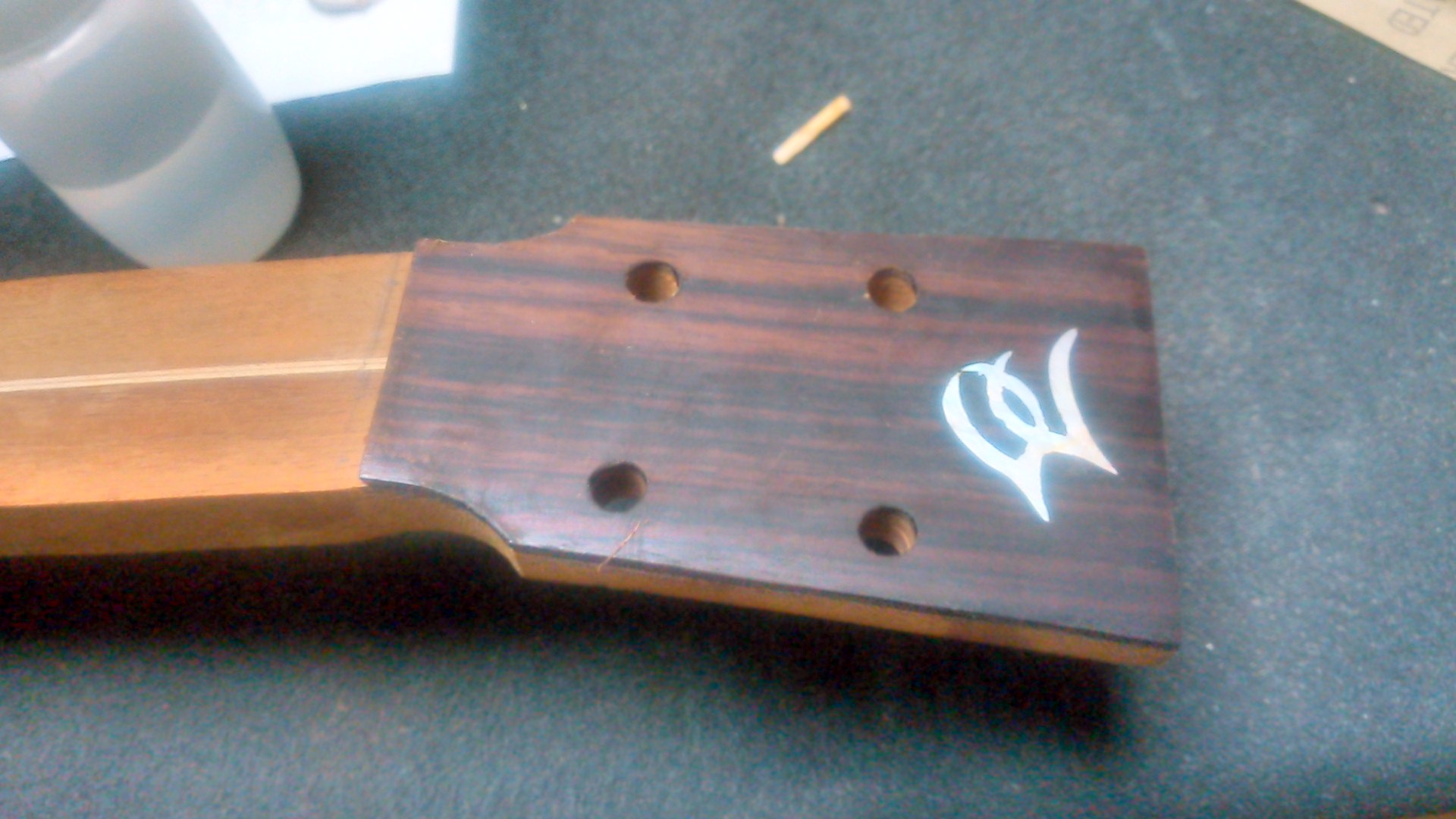

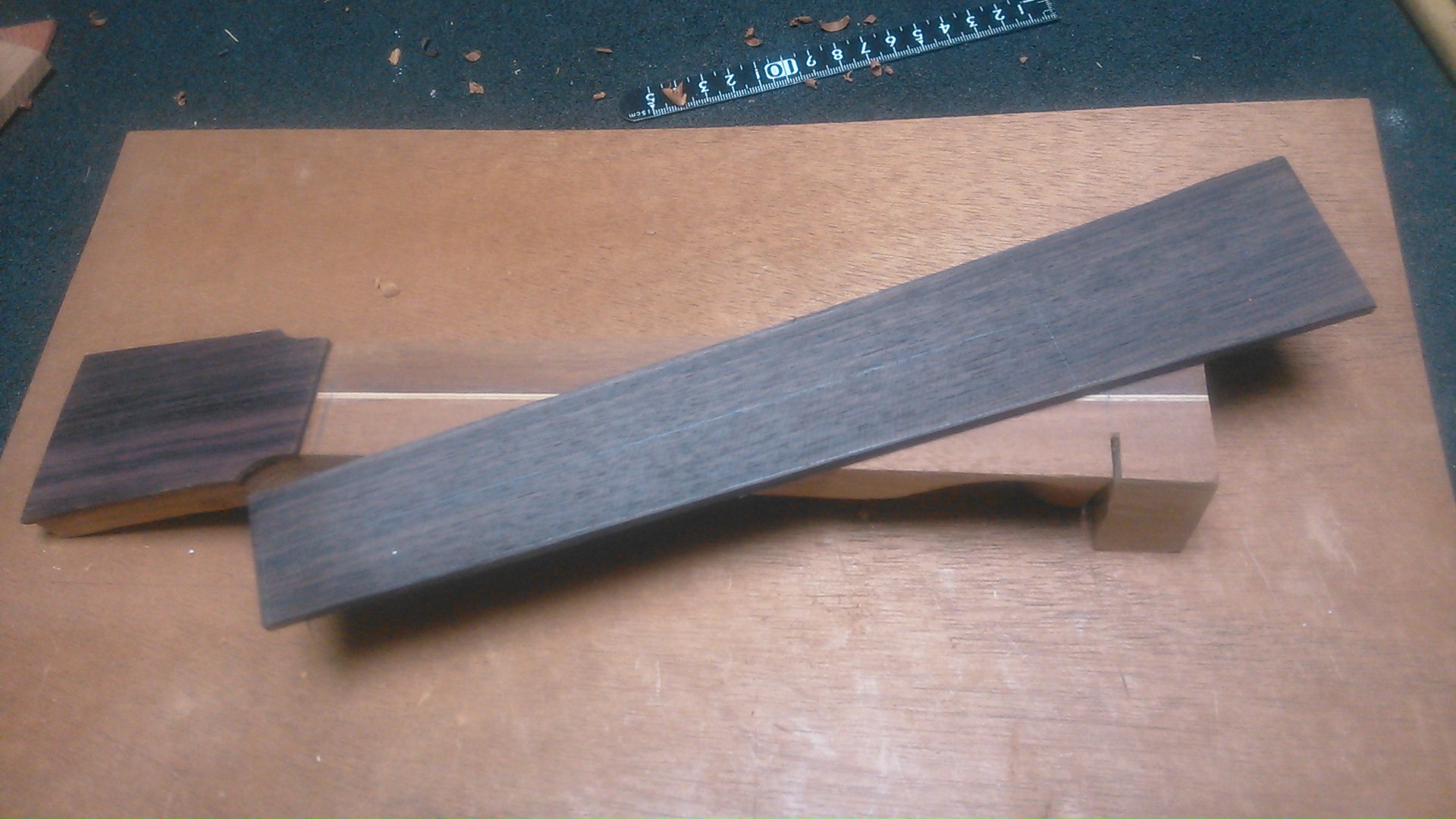

天神板はインドローズの端材を接着。
まだ何もウクレレ用に買っていない!!
|
|
フィンガーボードも裏板端材のインドローズ。厚さ4mm位はあるので使えると思う?
|
|

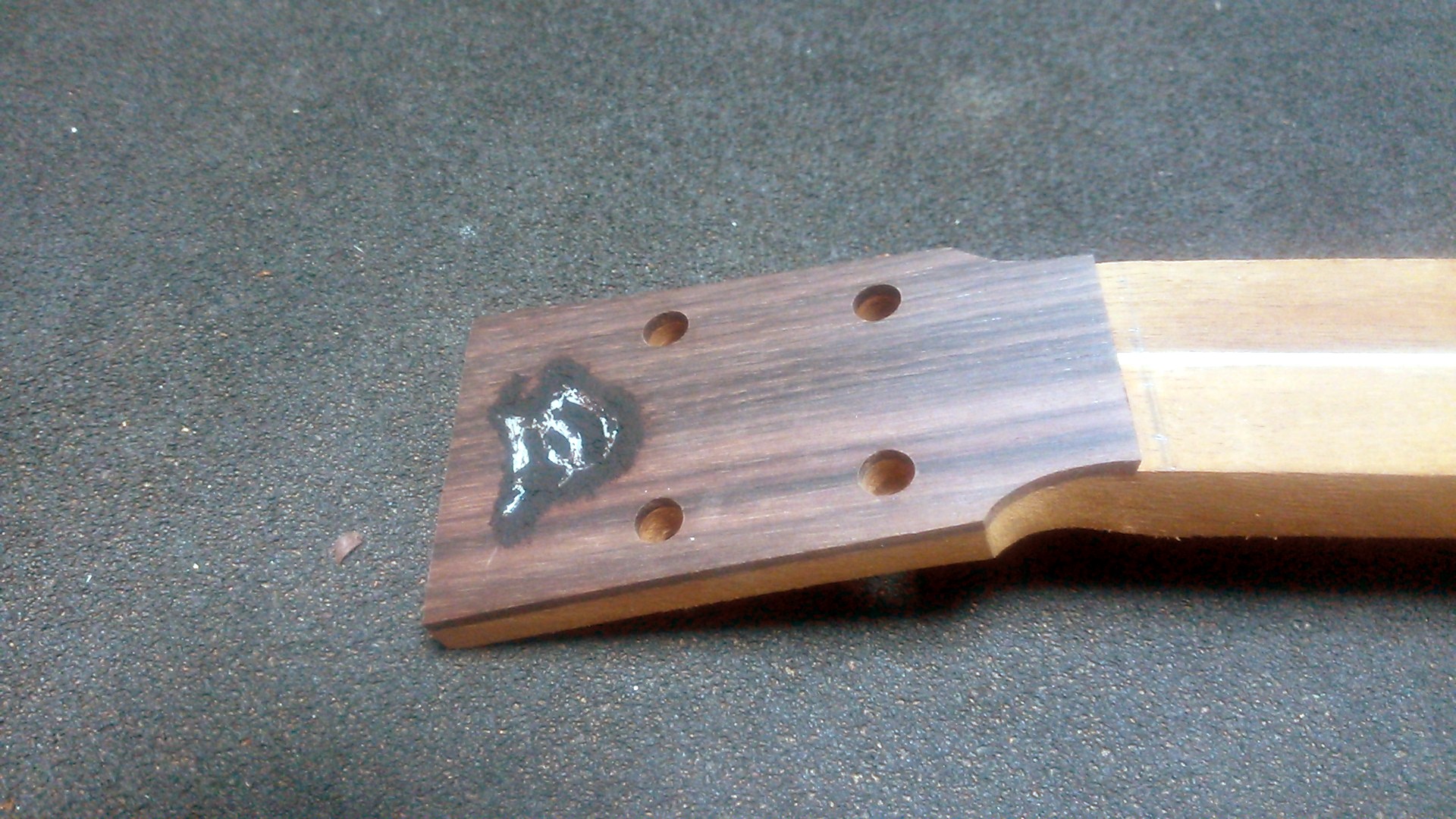

黄蝶貝のインレイもいんれい!?
|
|
次に作業台を作ろう。
カホンを作った時のシナべニアの残り。厚さ4mmあるので大丈夫?
足は2X4材の端材。それとPETの残りを切り抜く。(組立の時、作業台と接着したら終わりです。)
|
|
スプールクランプ用の溝を切り抜く。
|
|

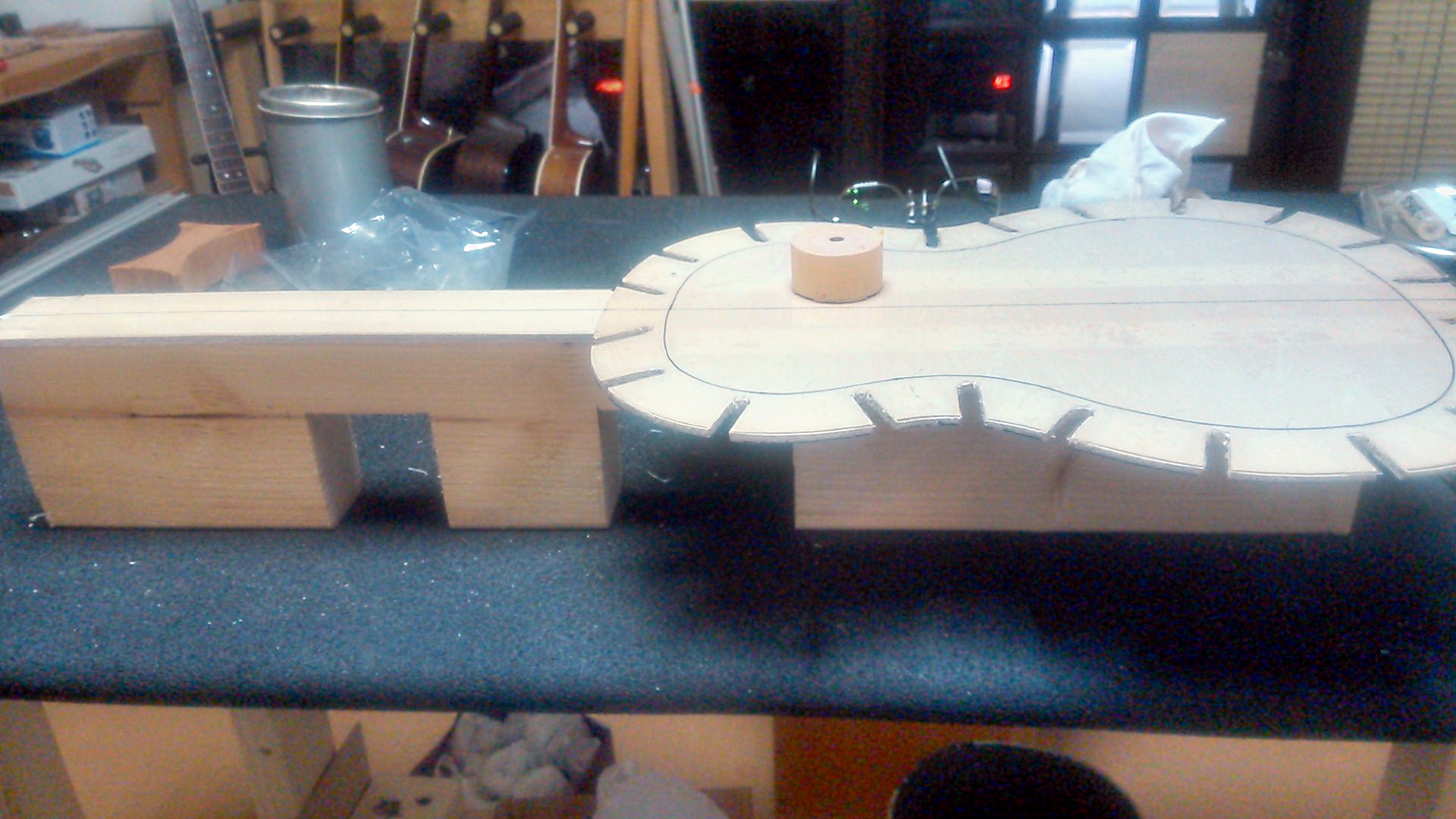

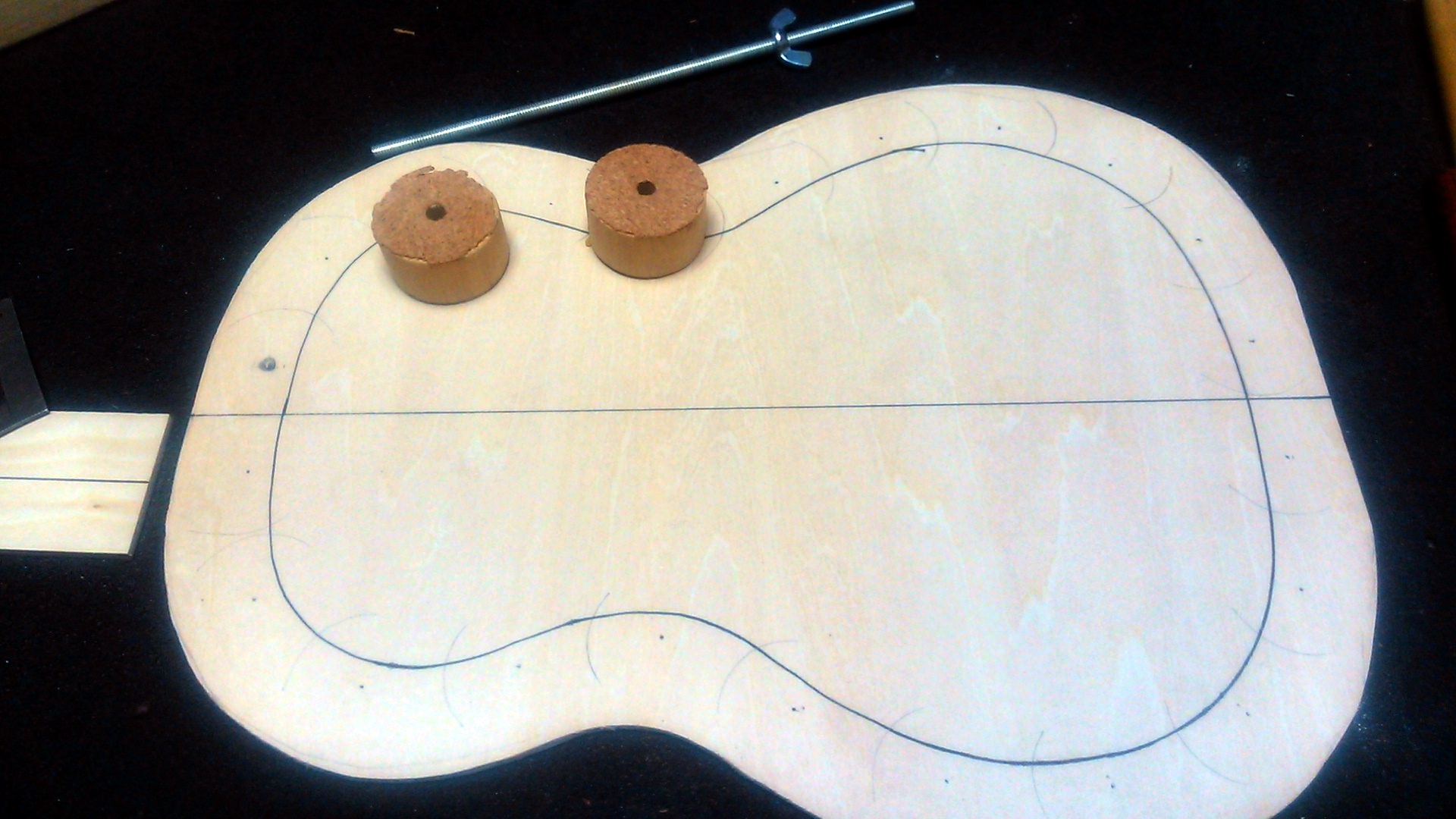

作業台の全体!(結構いい加減に作ってしまった)
|
|
次はブレーシング。これは適当な端材がないので、ギター作りで使っているスプルースから切り出す。
ギター用に比べて相当に細いのでやりにくい。
|
|

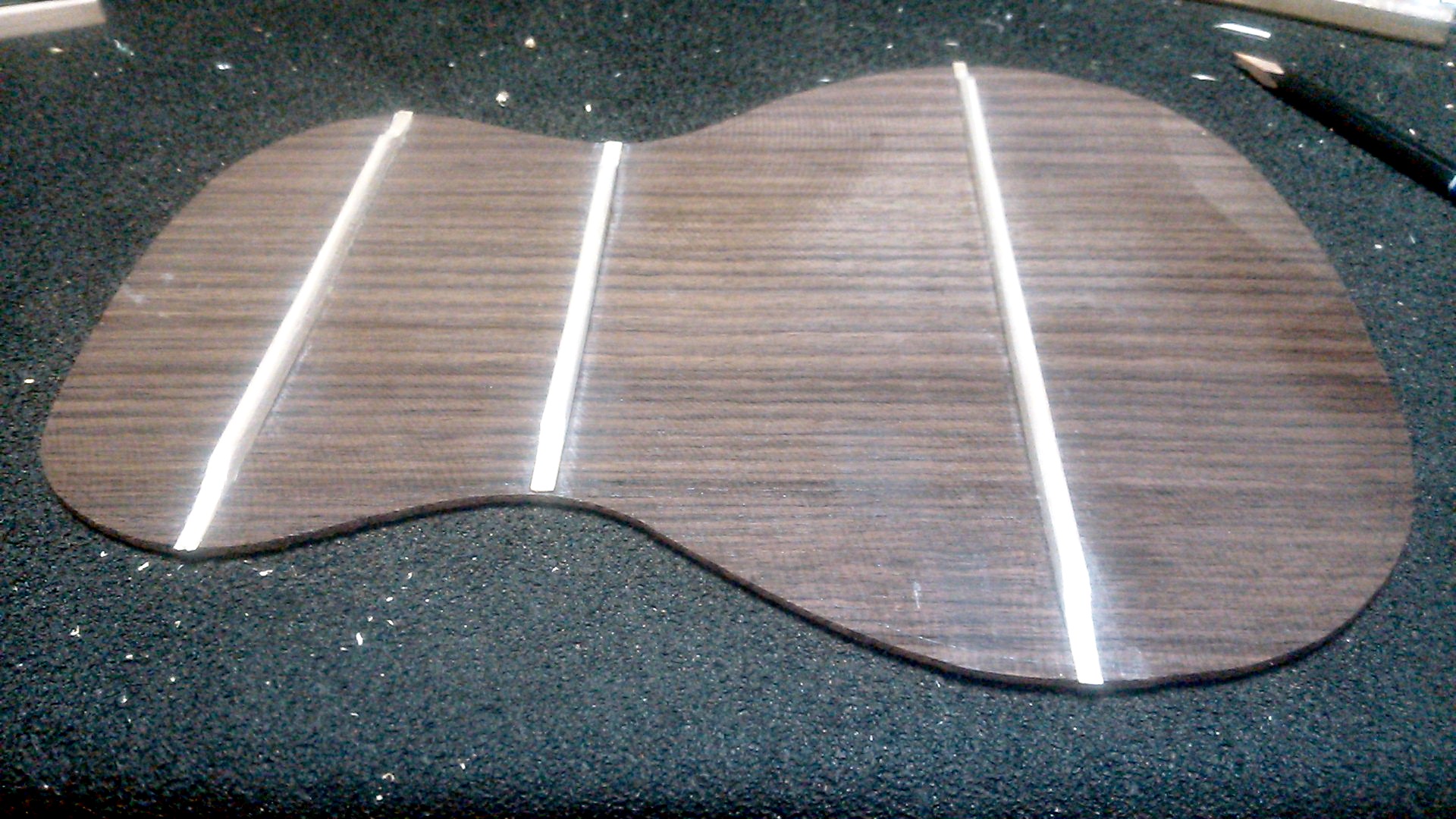

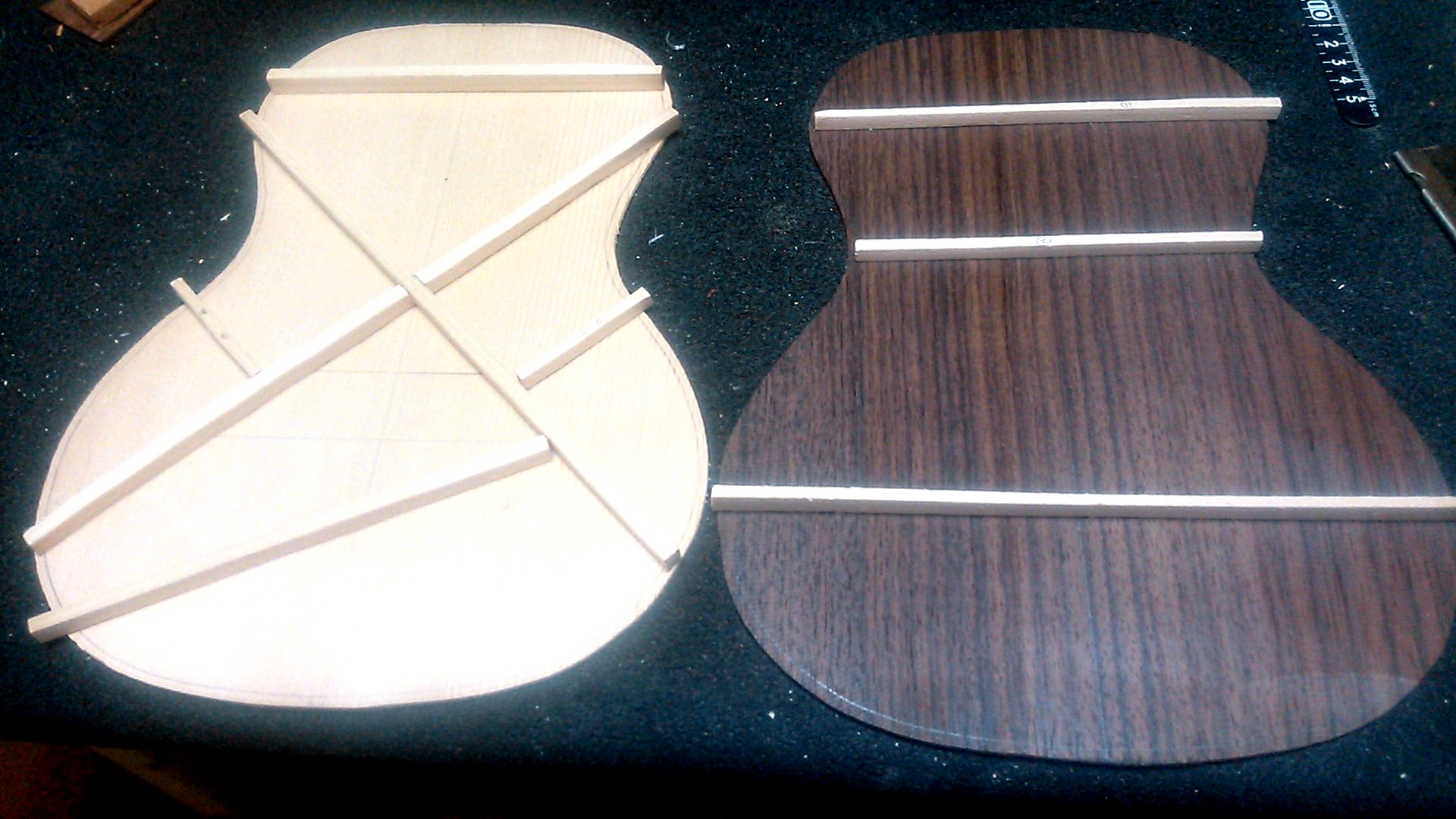

裏板のブレーシングを張り付け成形。
ギターと同じようにRをつけた。
|
|

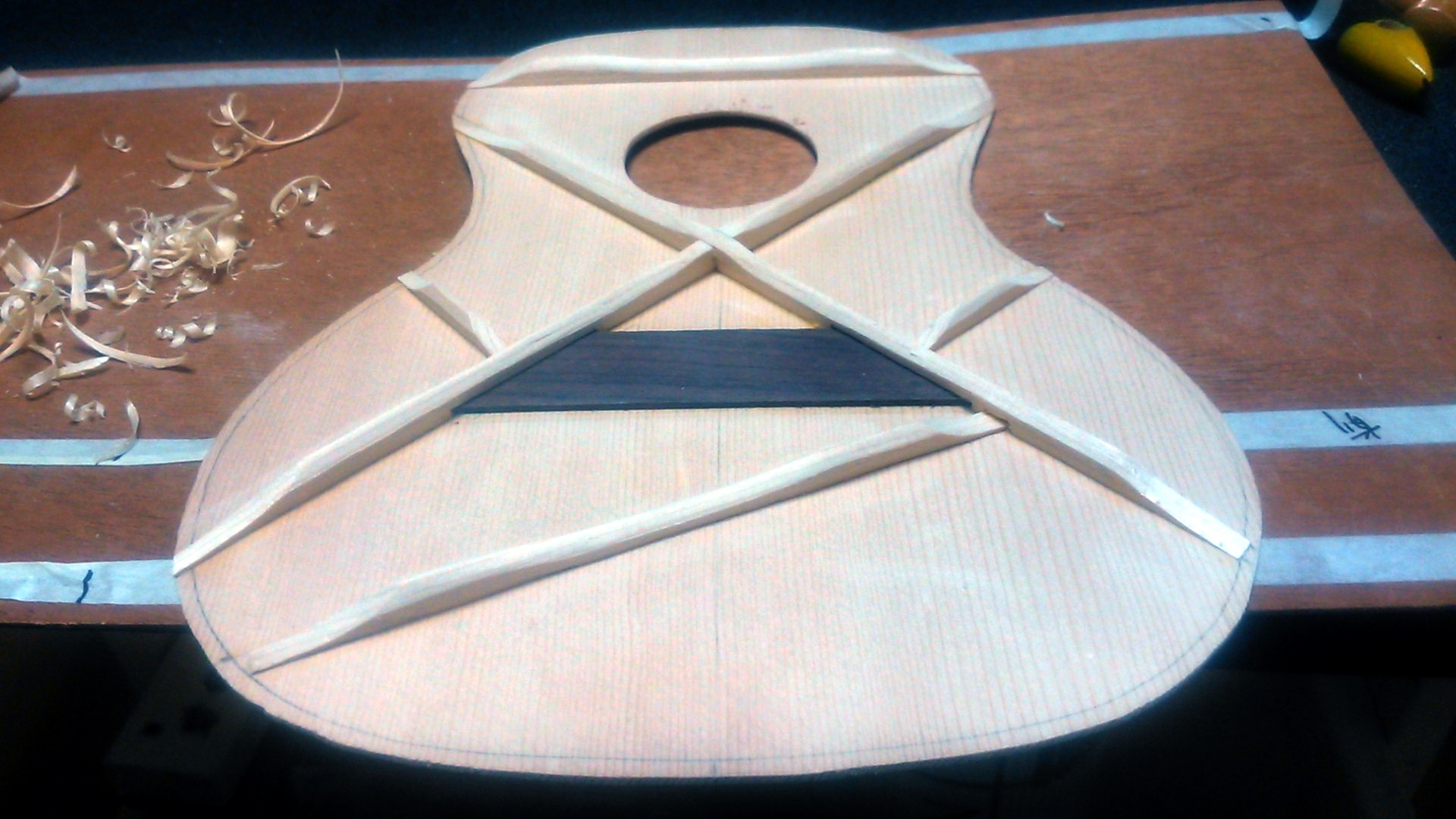

表板のブレーシングを張り付け成形。
|
|
次はサイドベンディング!
ギター作りで一番の要所。サイズは幅55mm、厚さ2mm。
やっぱりインドローズは曲げやすい....ちいさいし。
|
|
さあ、組立よう、とその前にヒール部分の表板が乗る部分を成形。
|
|
まず、表板を置き、ネックを置く。
その上にサイドを置いてブレーシングの位置を罫書き、開ける。

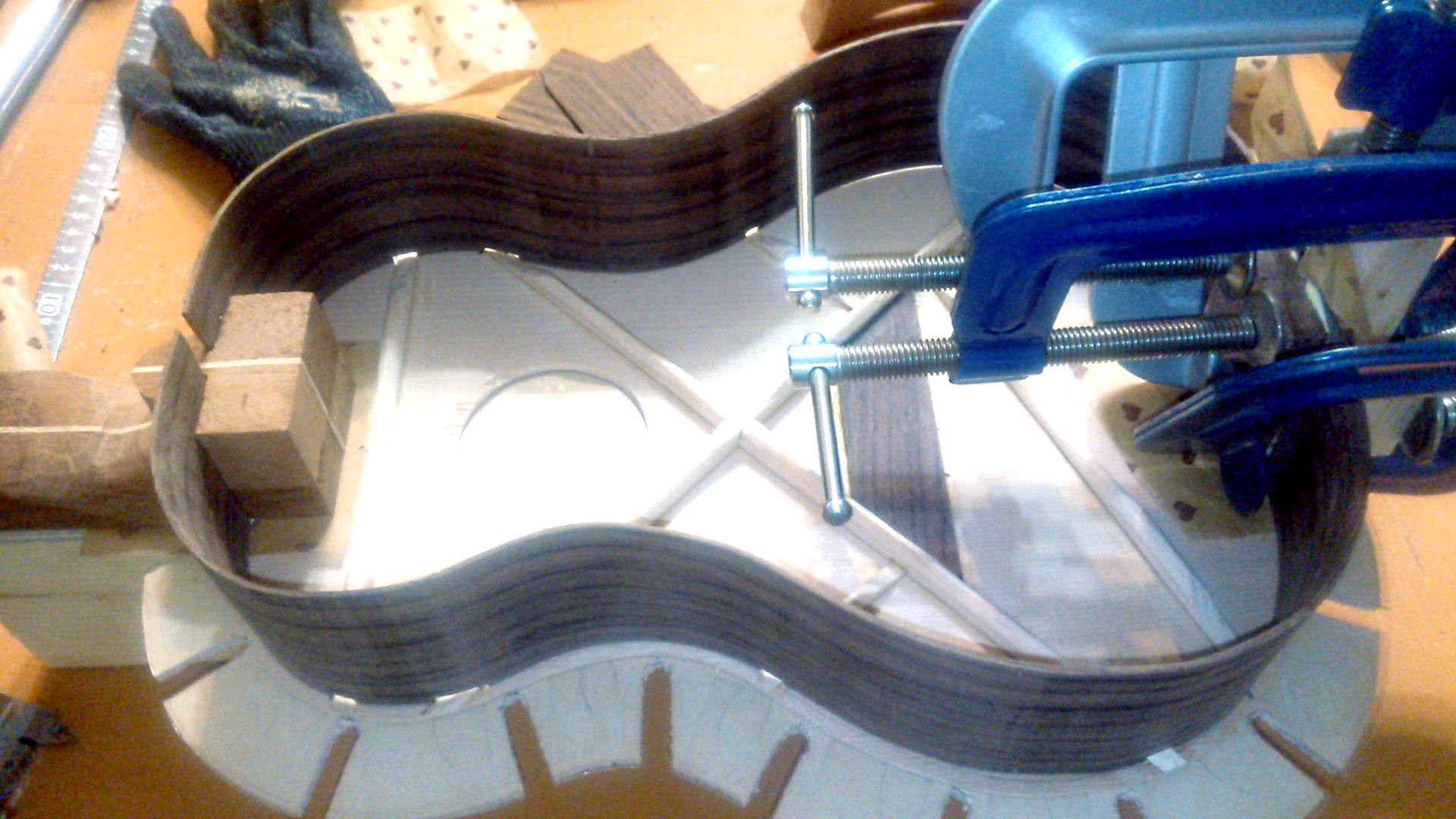

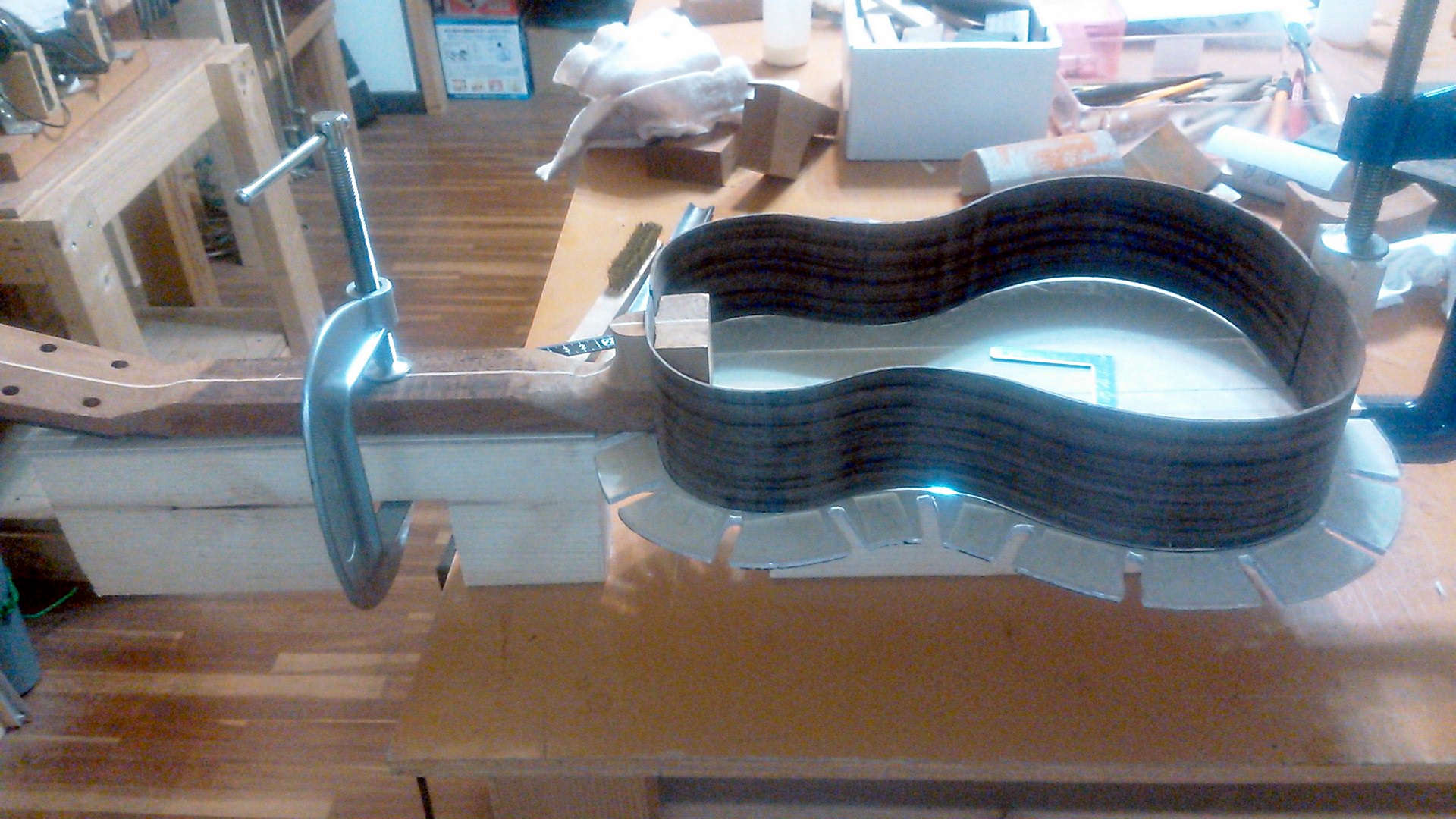

きちっと入ったら、これも端材のマホガニーのエンドブロック(巾38mm、高さ55mm)を接着。
|
|
圧着の様子。
小さいと言うことはそれなりの道具が必要と痛感。
しかし、ギターより小さいといえども、ちょちょいと簡単にはできないよ------と。
|
|

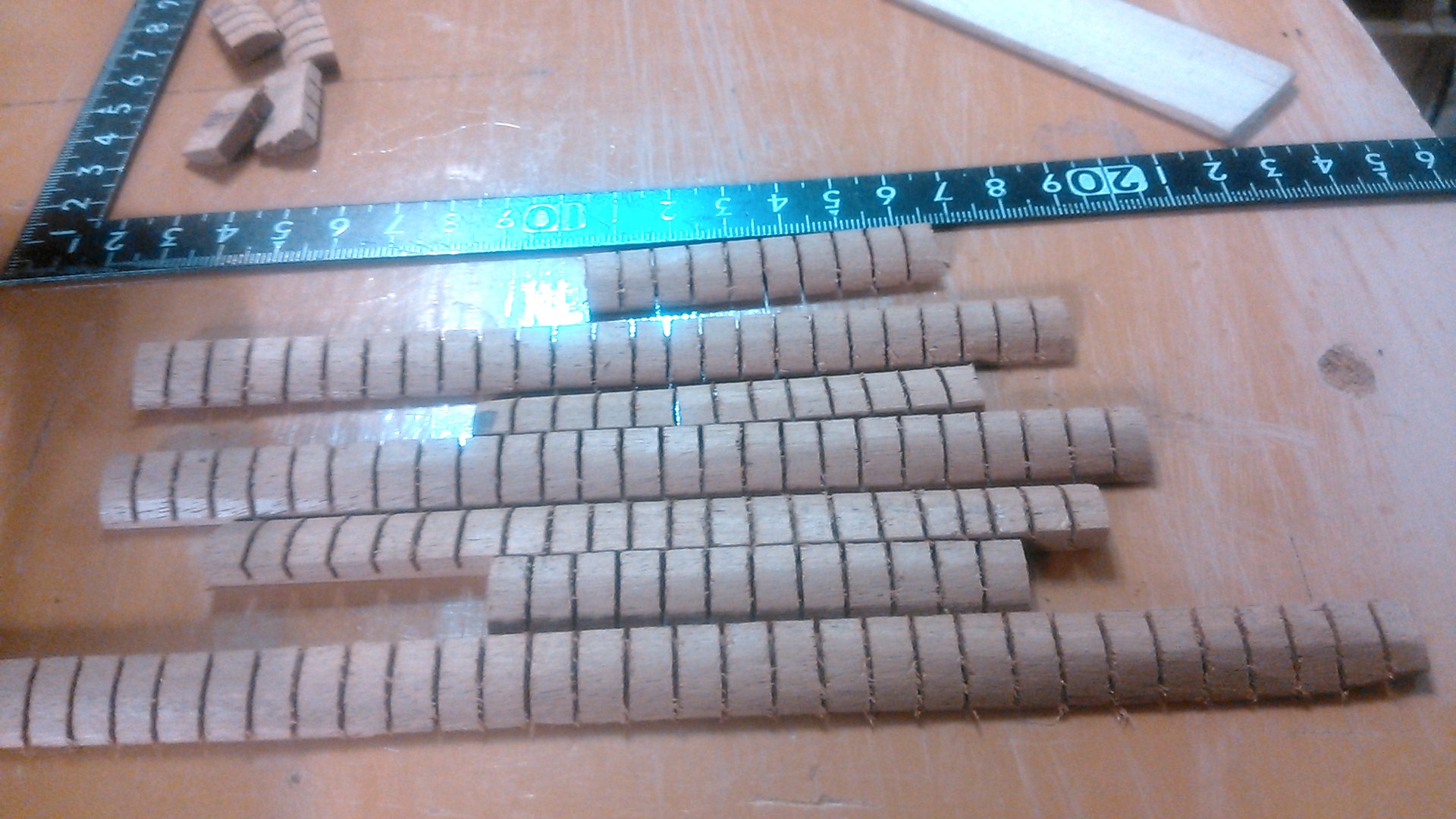

次はライニングを作る。ギターは6X12mm位なので4X8mm位でいいかな?
マホガニーの端材から切り出す。
小さく細いので作業台まで切ってしまった。
|
|

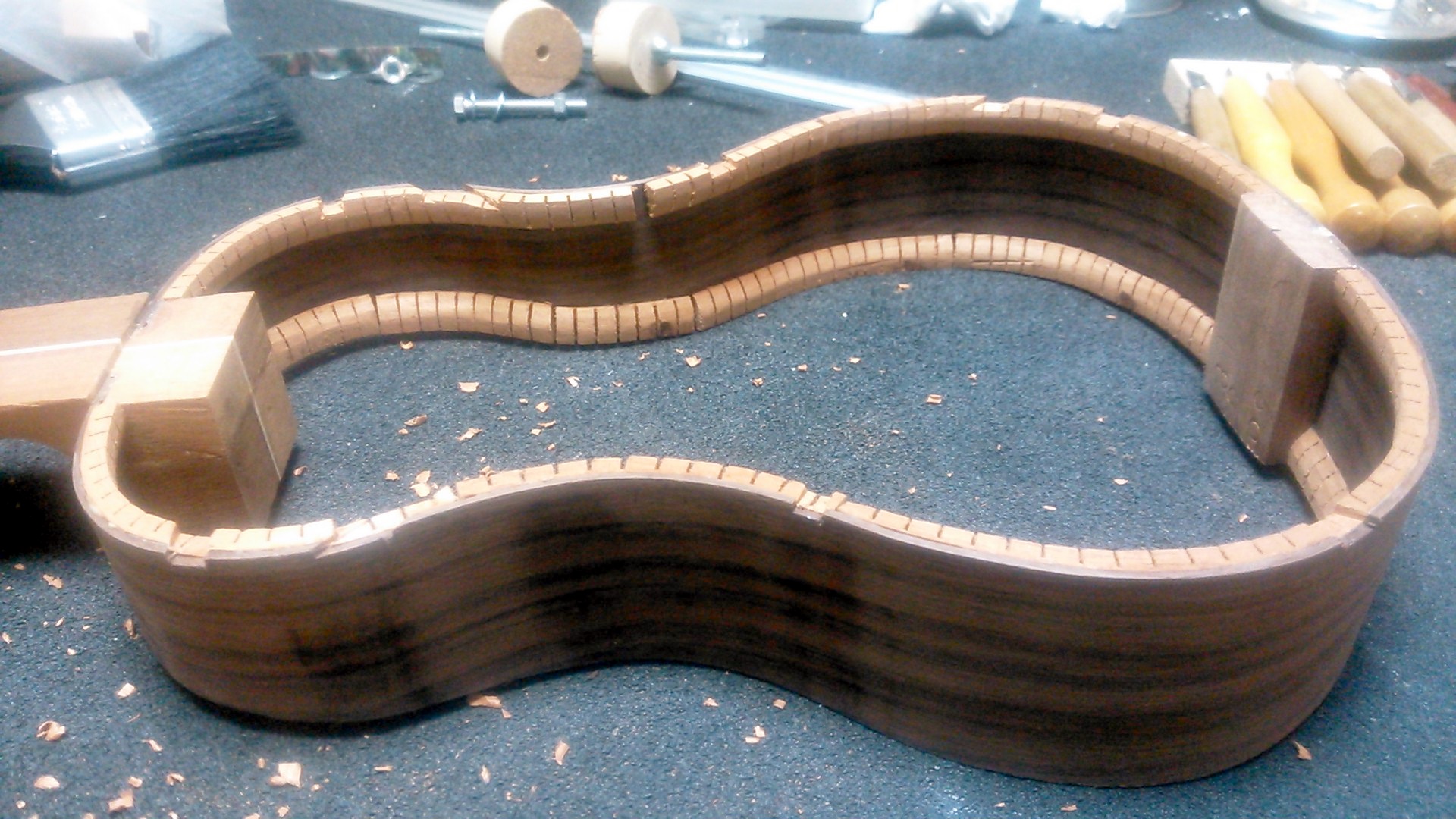

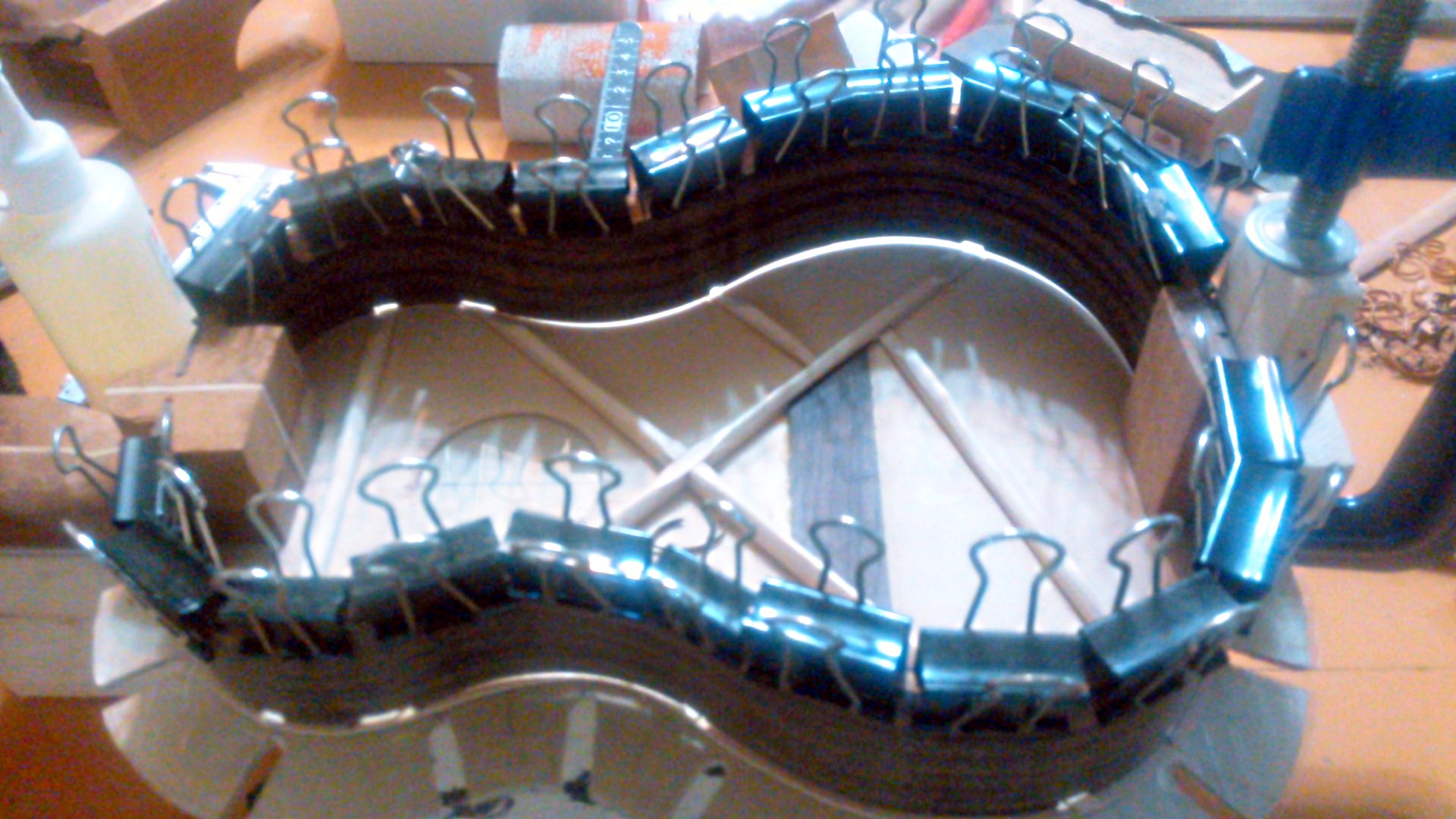

さあ、いよいよライニングを張り付けよう...と、クリップがちょっと大きすぎる。
なんとかなったかな。
|
|
表、裏、ライニングの完成!
|
|

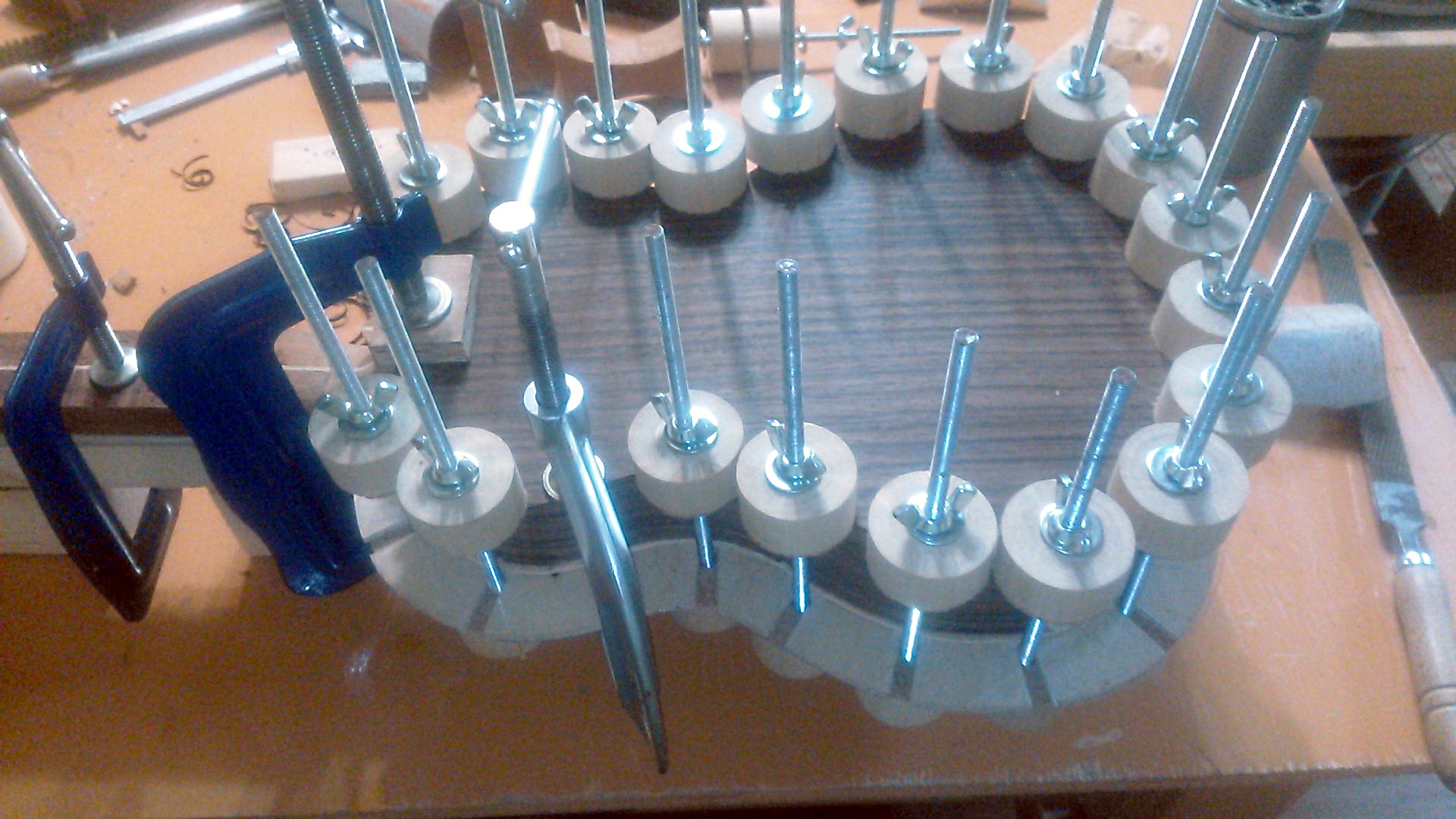

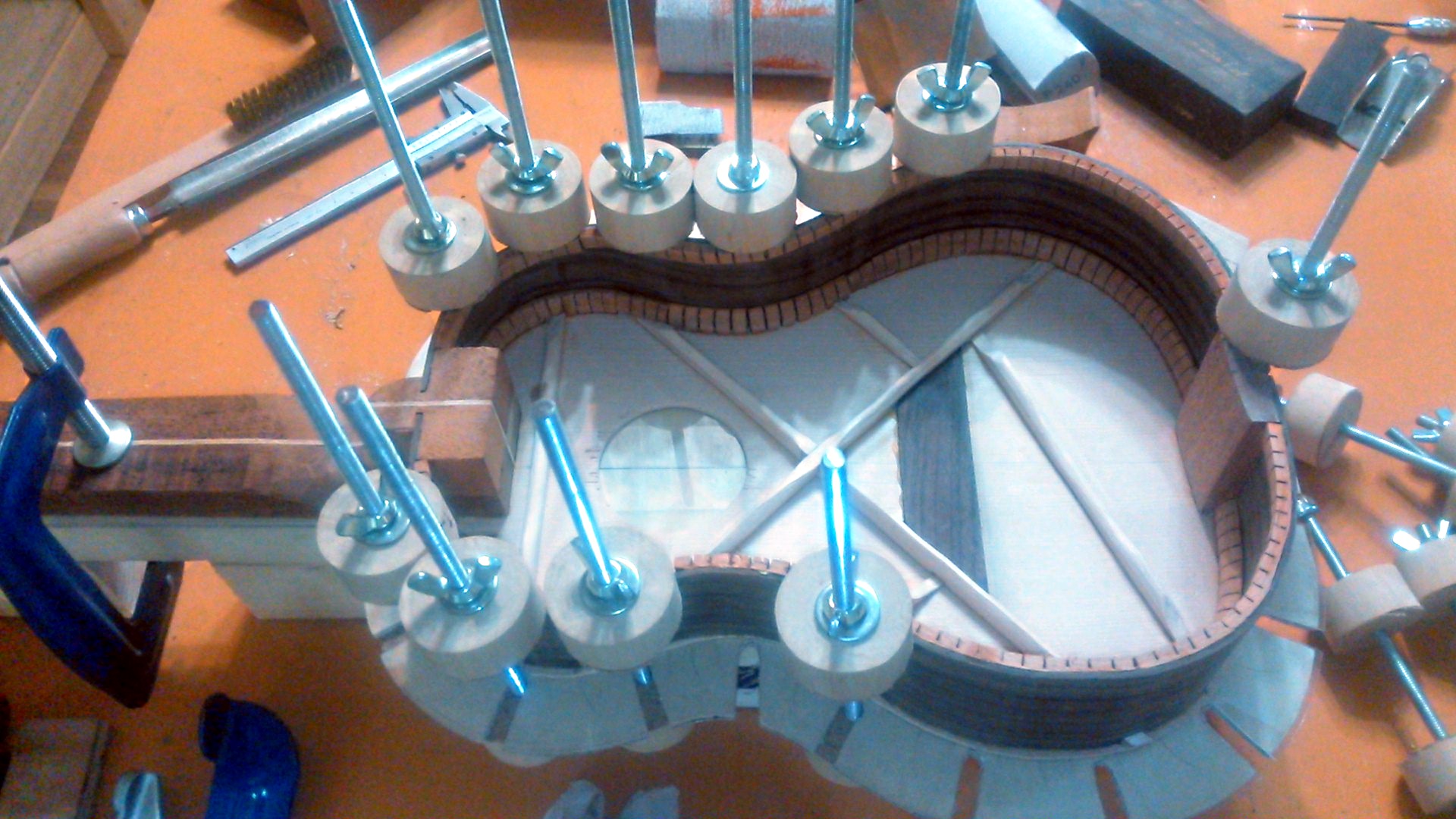

表板の接着。スプールクランプが長いけどしょうがないか。
|
|

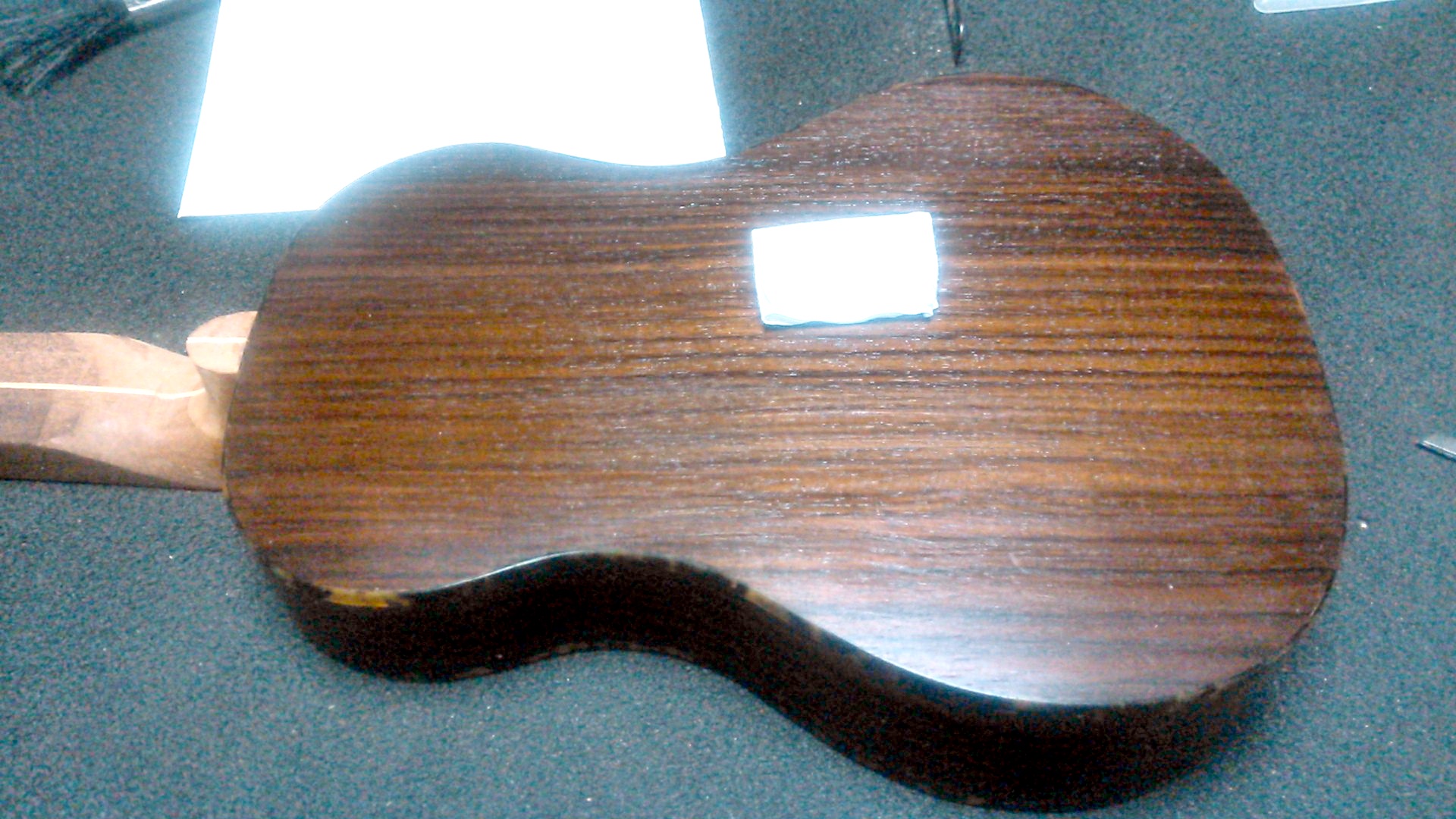

裏板も接着。
|
|

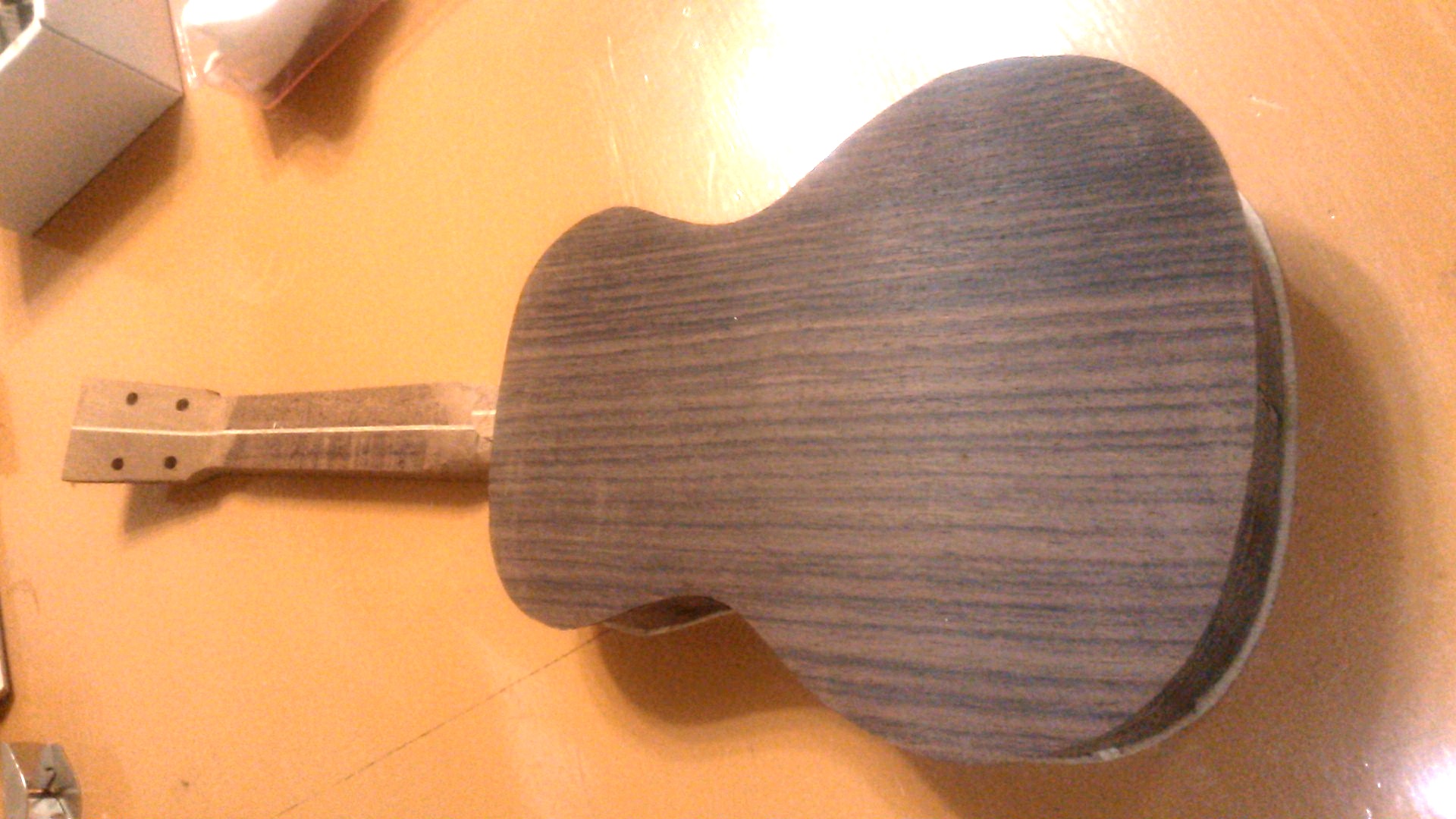

やっと形になったよ-------、でもまだまだ先は長い?
|
|
今度はバインディング。
ギターのときの、一本で巻ききれなかった余りを使う。1.5 X 6mmでちょっと大きいかもね。

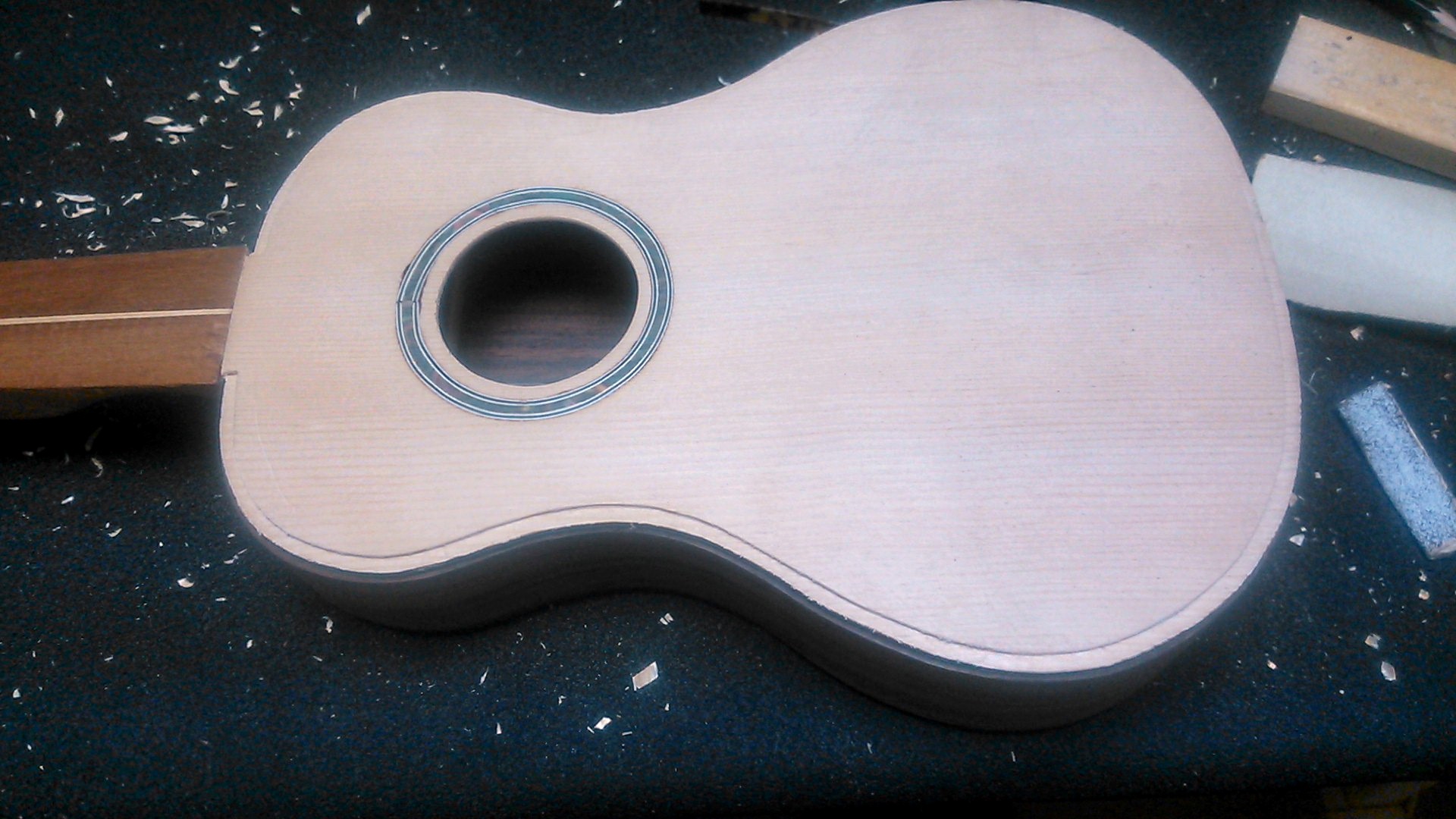

トリマーで溝を切る。パーフリング用の溝も。
|
|

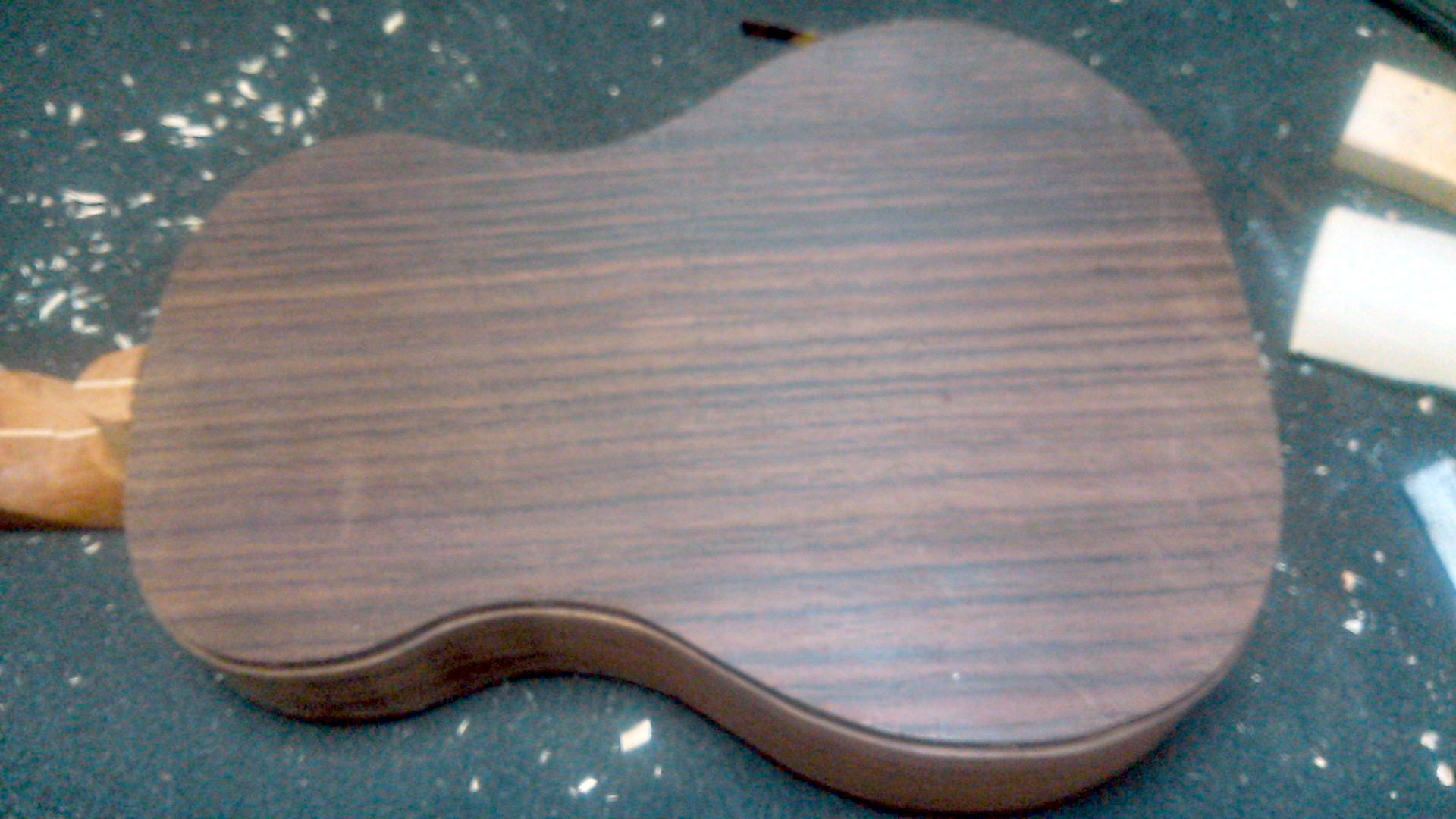

裏板側。
|
|
パーフリングもギターと同じもの。でも巾は少し小さくして3.5mm位。
|
|

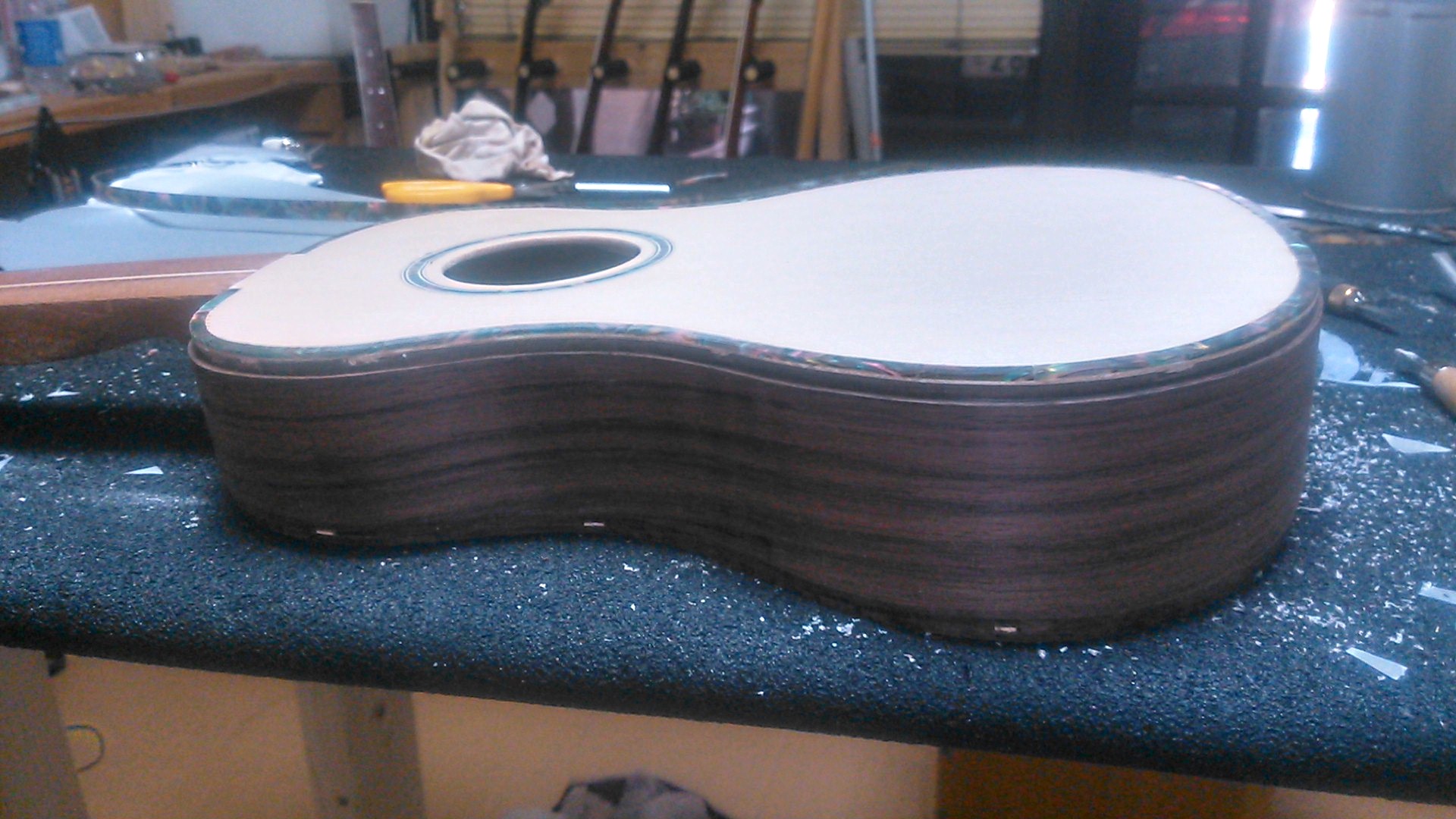

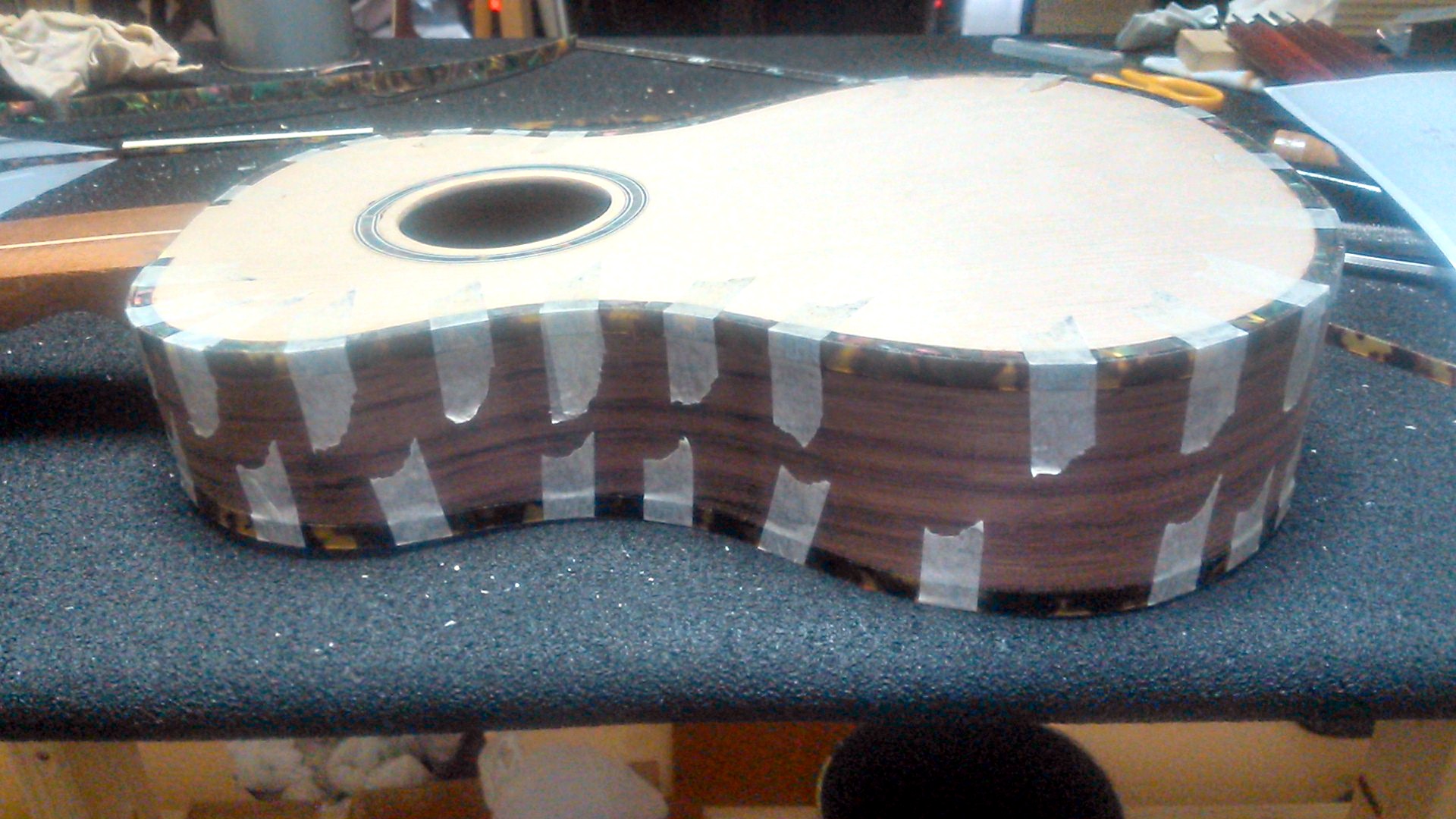

バインディングも接着。小さいということは返ってムズイ。
|
|

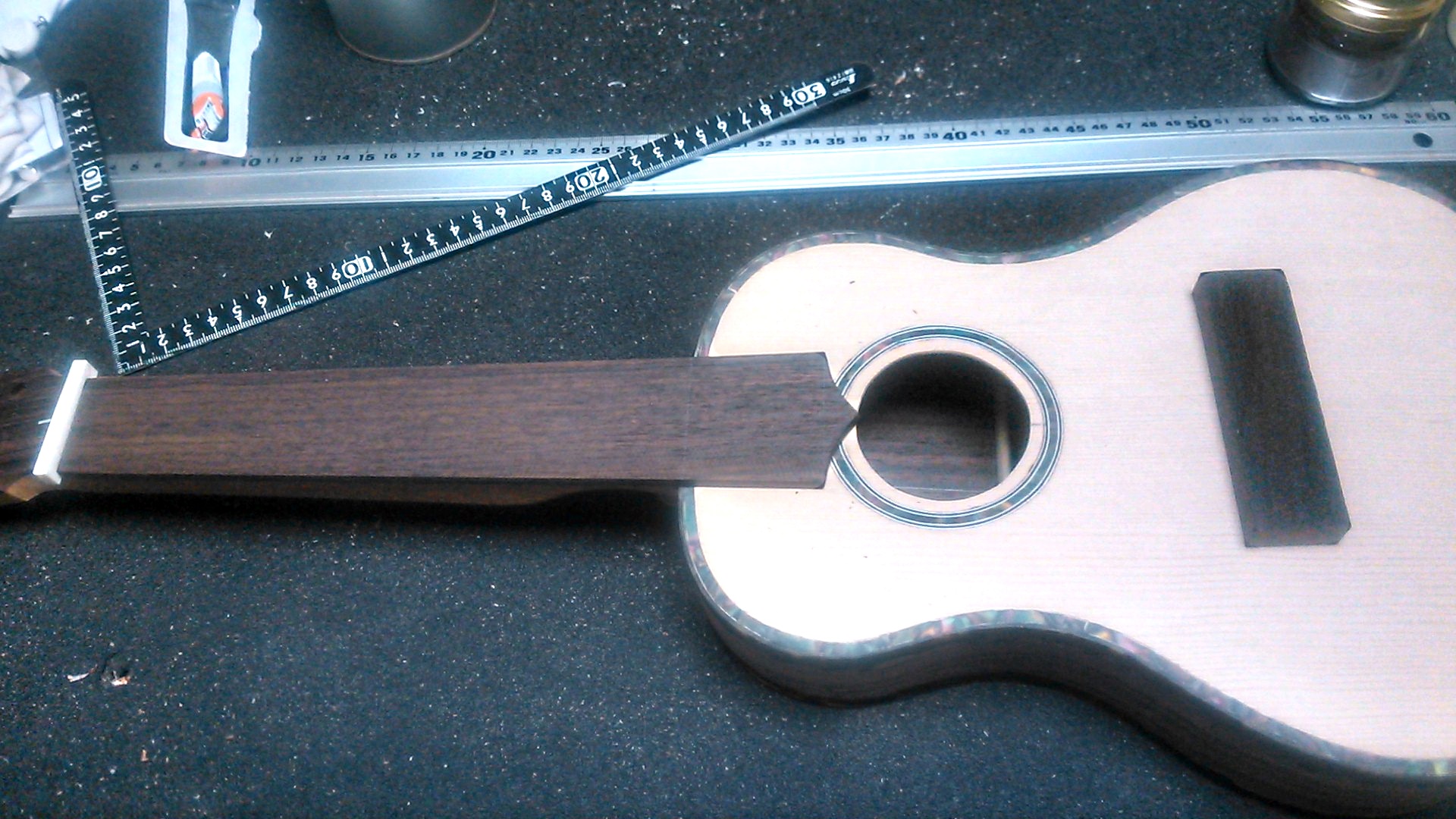

指板とブリッジを仮置き。うーーん、イメージができたかな。
|
|
塗装に入る前に入念にサンディング。
ギターより楽なところが初めて実感。面積が小さい!

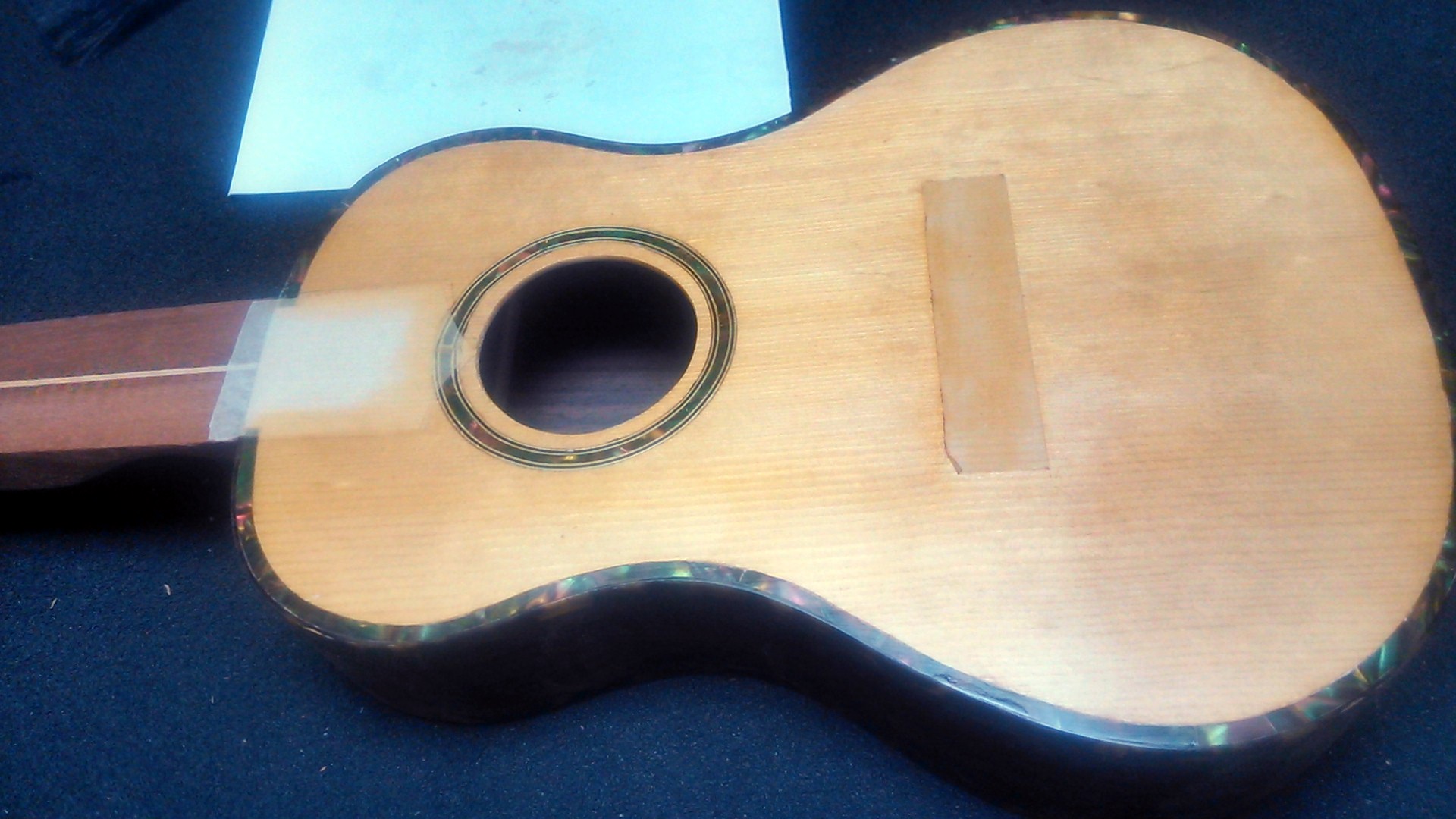

表板をマスキングして開始。シェラック塗装。
|
|
裏板、サイド板も下塗り。
パミスで導管を埋める。いつも根気が続かず完璧にはならない。
|
|
天神板も。パミスで。
|
|
ヒールキャップを接着。
|
|
フィンガーボード。フレットの溝を切る。フレットはギターと同じものを使用。
|
|

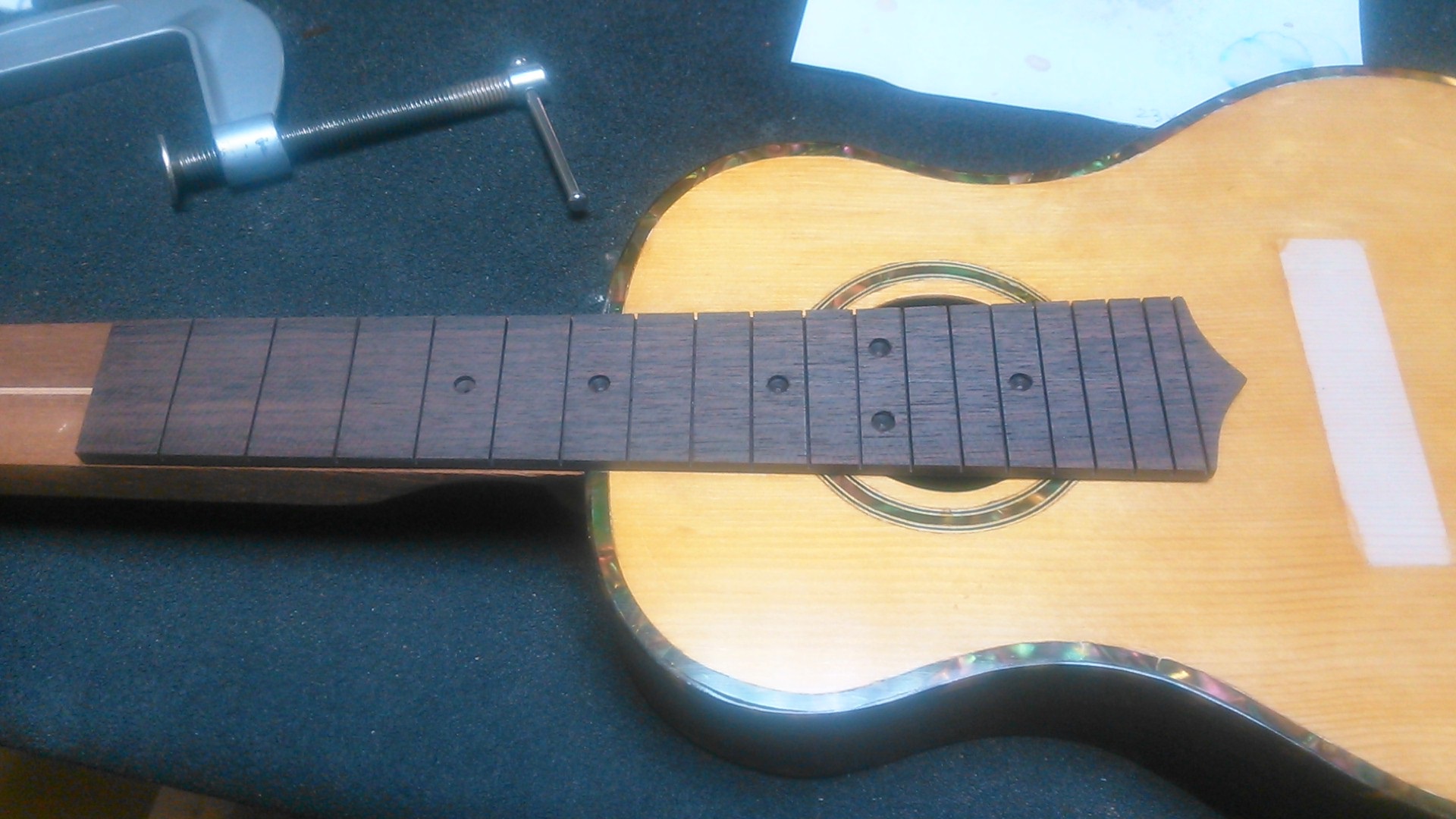

1Fと14Fに穴を開け釘でずれないように。
クランプが大きすぎる........
|
|

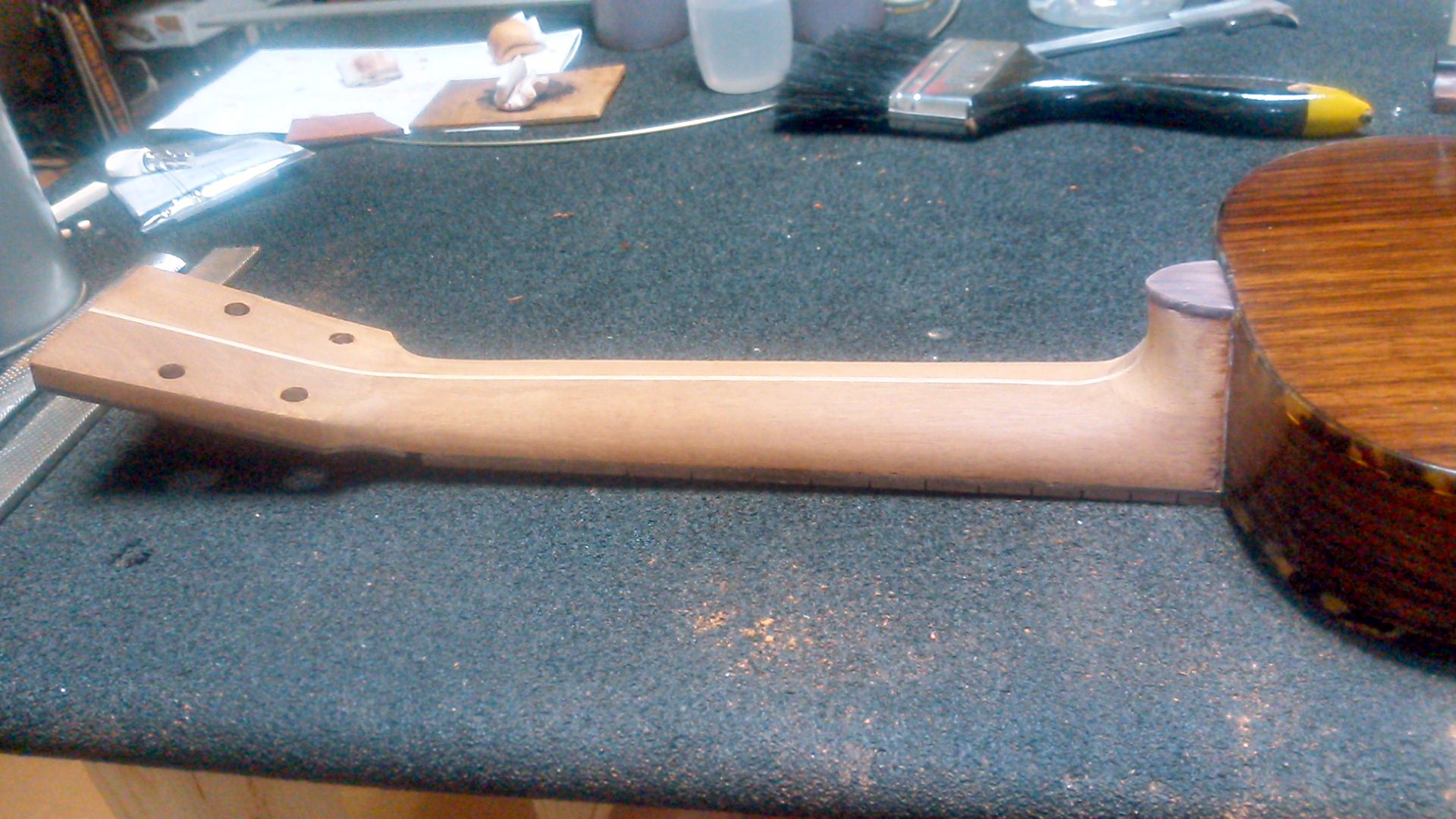

ネックの形を整える。
|
|
フレットワイヤをカット。
これは端材ではない!!
|
|

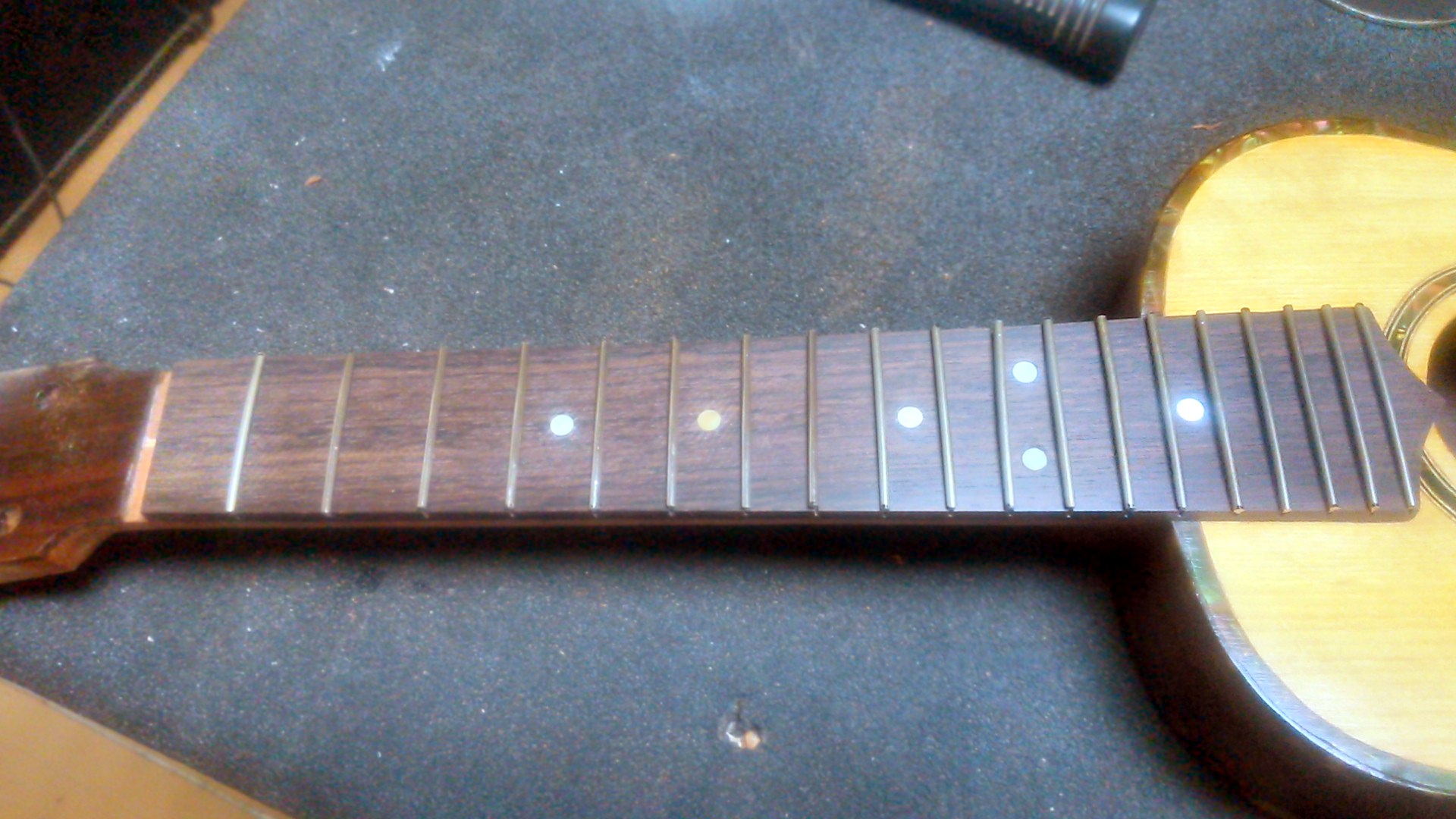

自作の冶具でフレットの端を揃える。
握ったとき、手に違和感がないように。
|
|

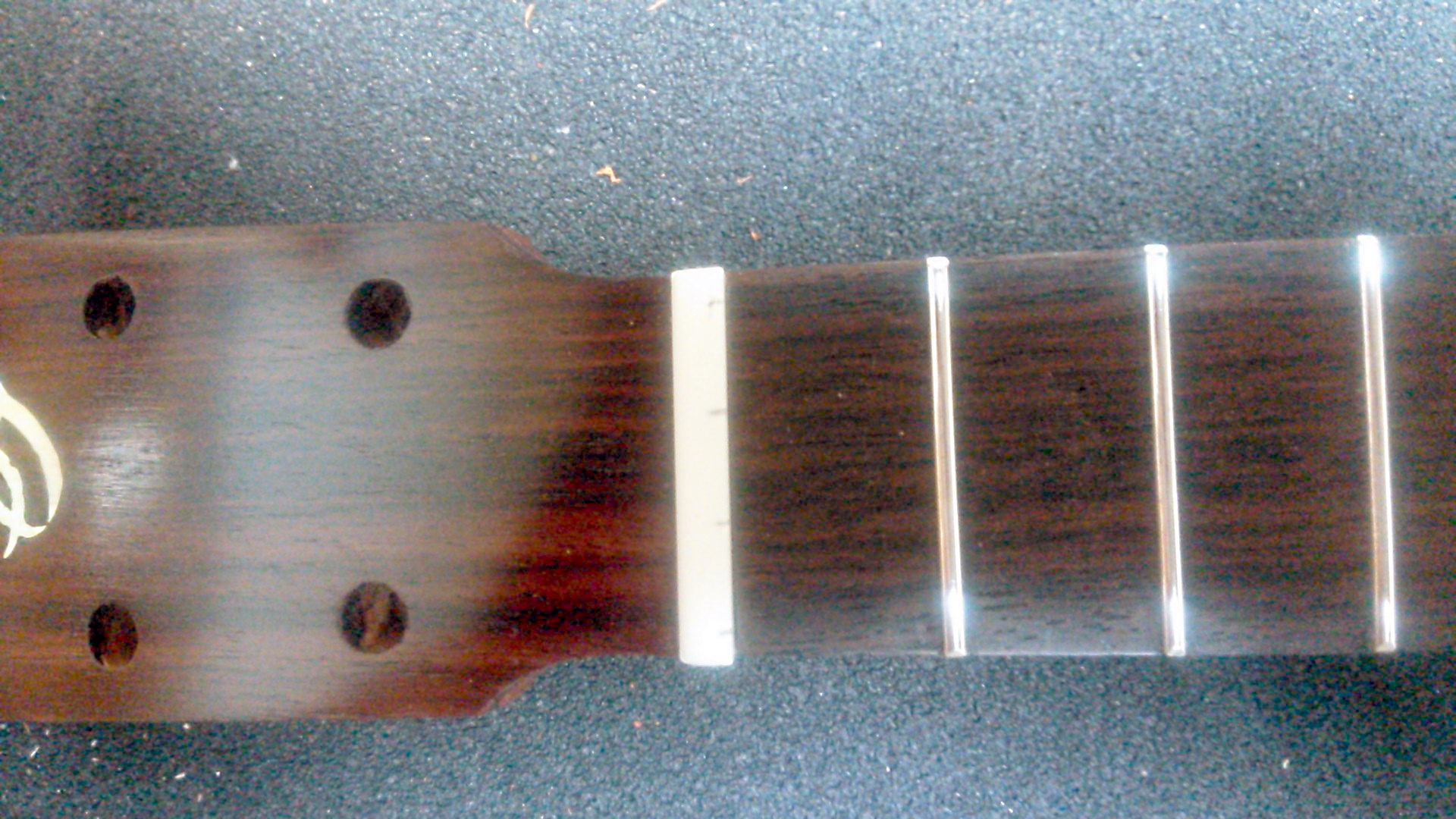

ナットを作る。厚さ5mmの牛骨。
弦の位置を決める。両端を3mmあけると、36mm-3mmX2=30mmを3等分。
|
|
仮にサドルを固定して、今度はサドル側の弦の位置を決定。

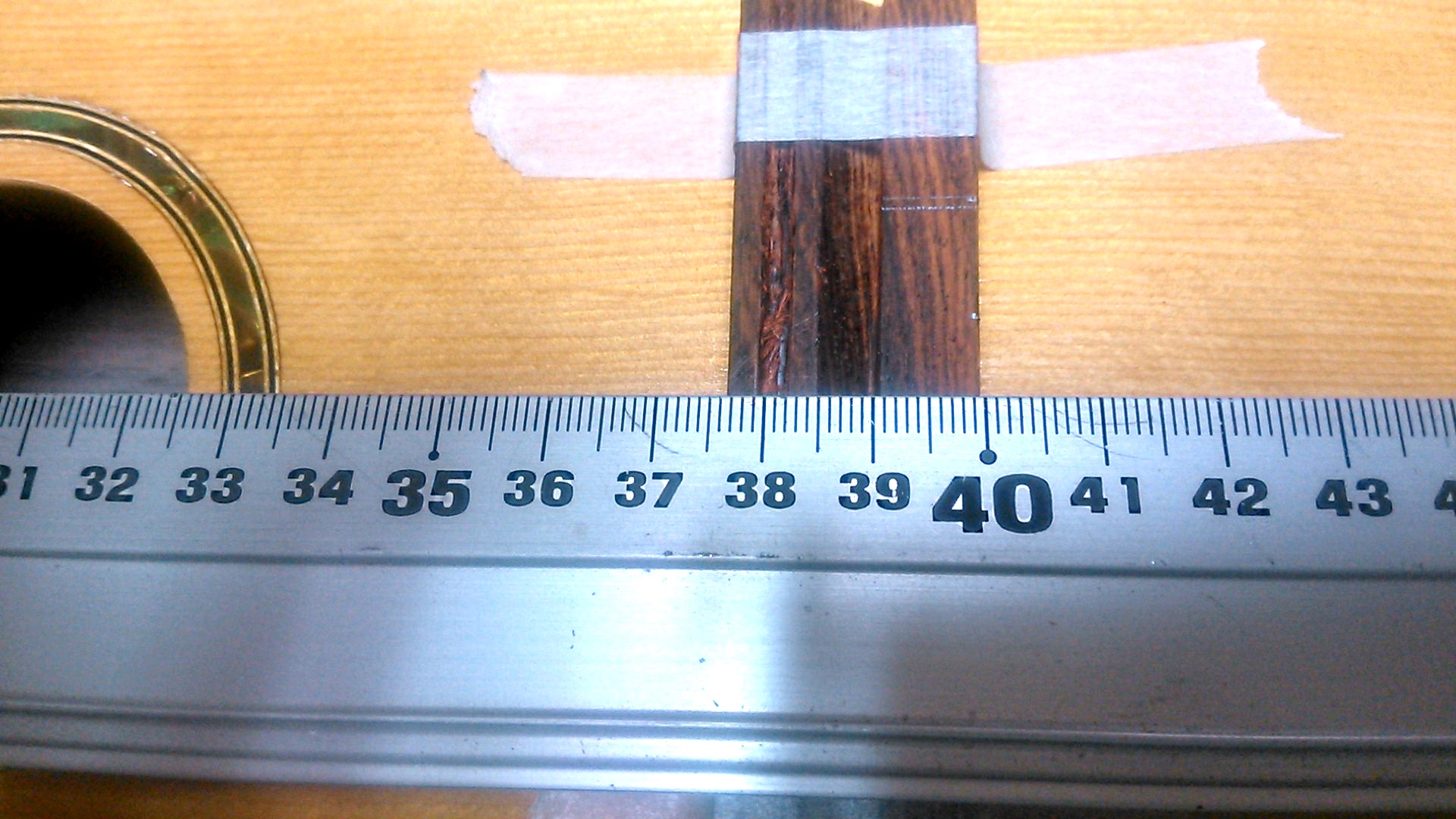

スケールは382mmだが、1フレット目を1.84mm程短くしているので実質380mmちょい。
ブリッジの後ろ側から弦の通る孔をあける。φ2mm。
|
|

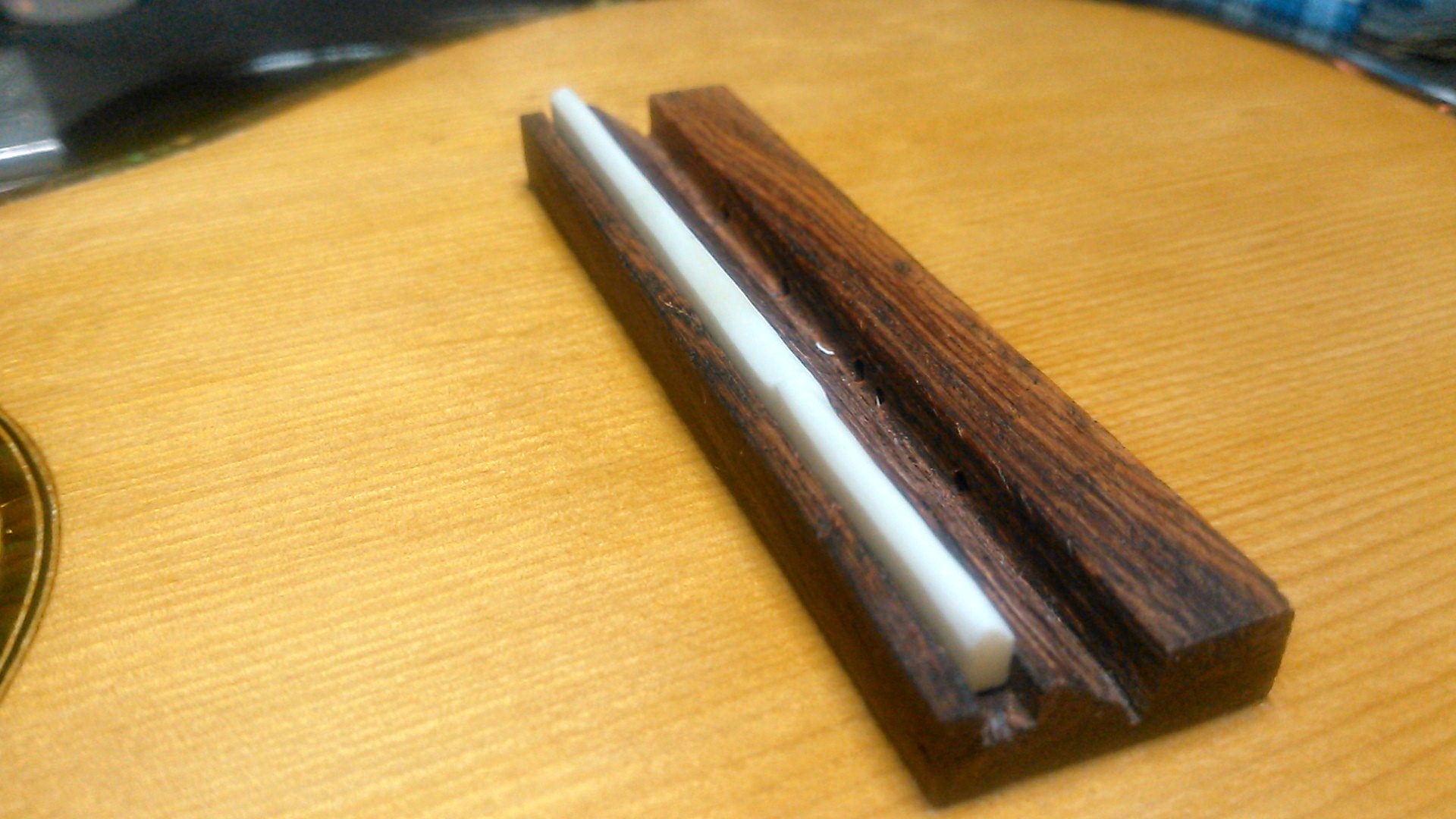

ブリッジの寸法は写真の通り。
材料はココボロの端材。
|
|

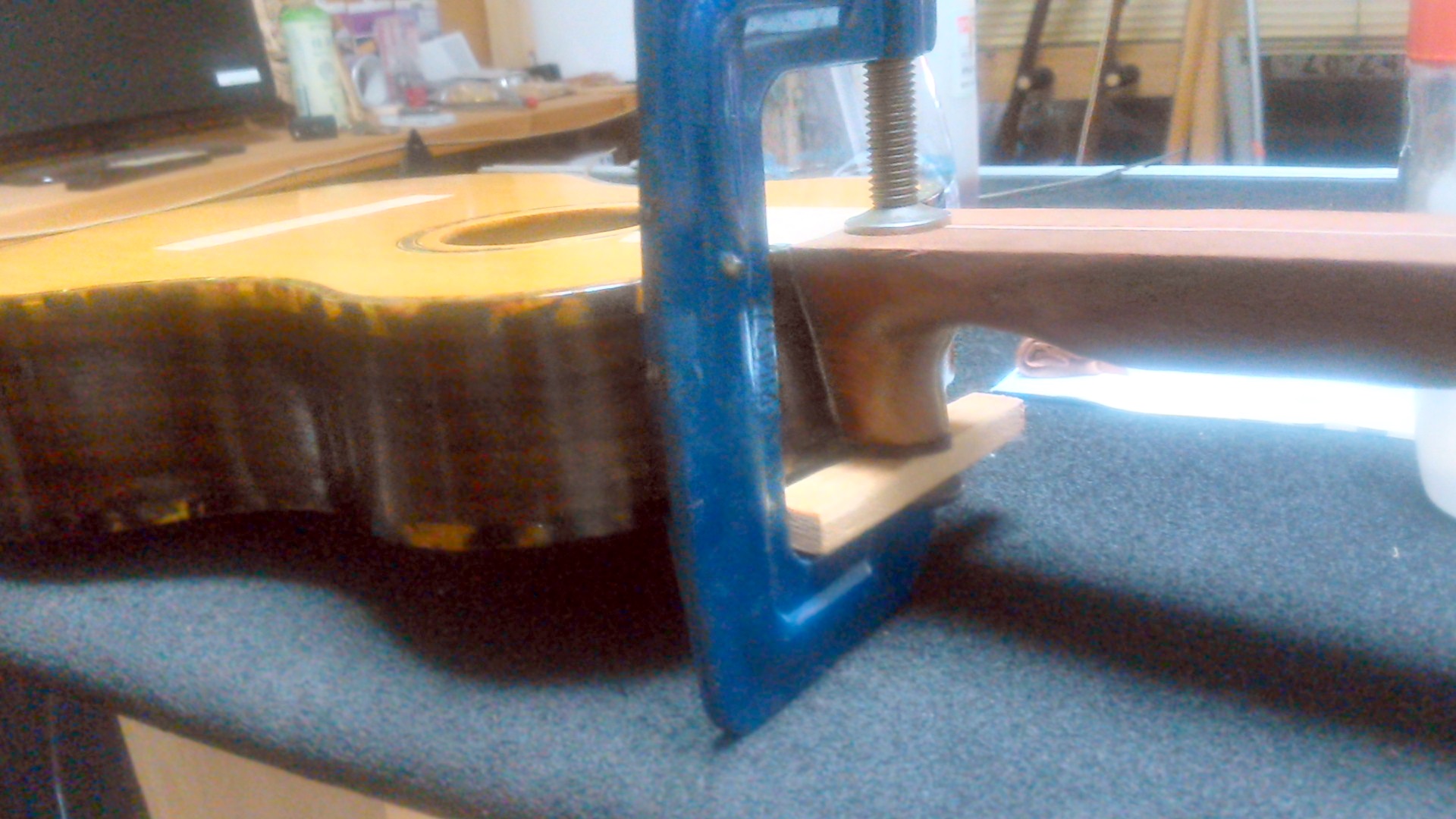

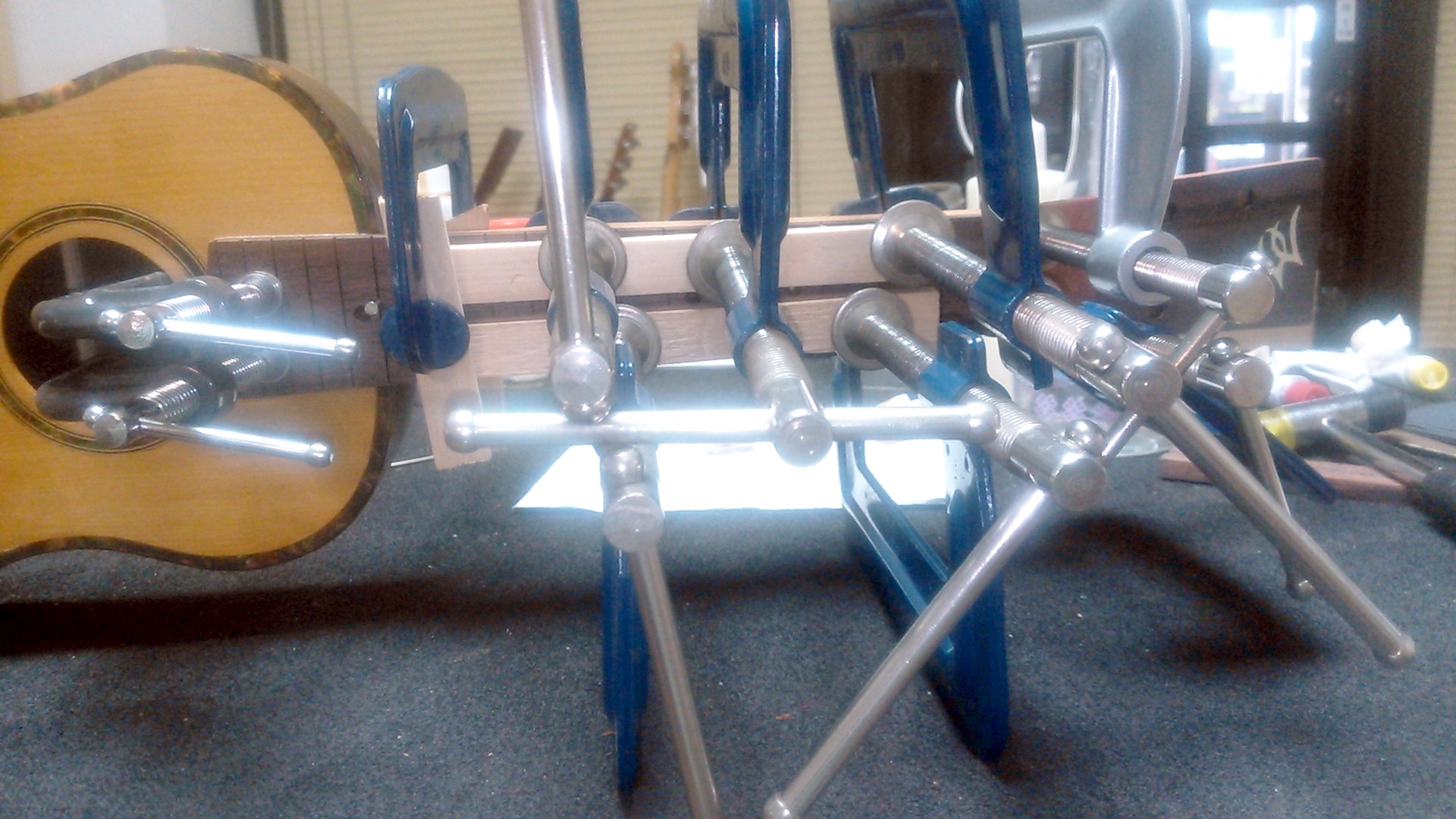

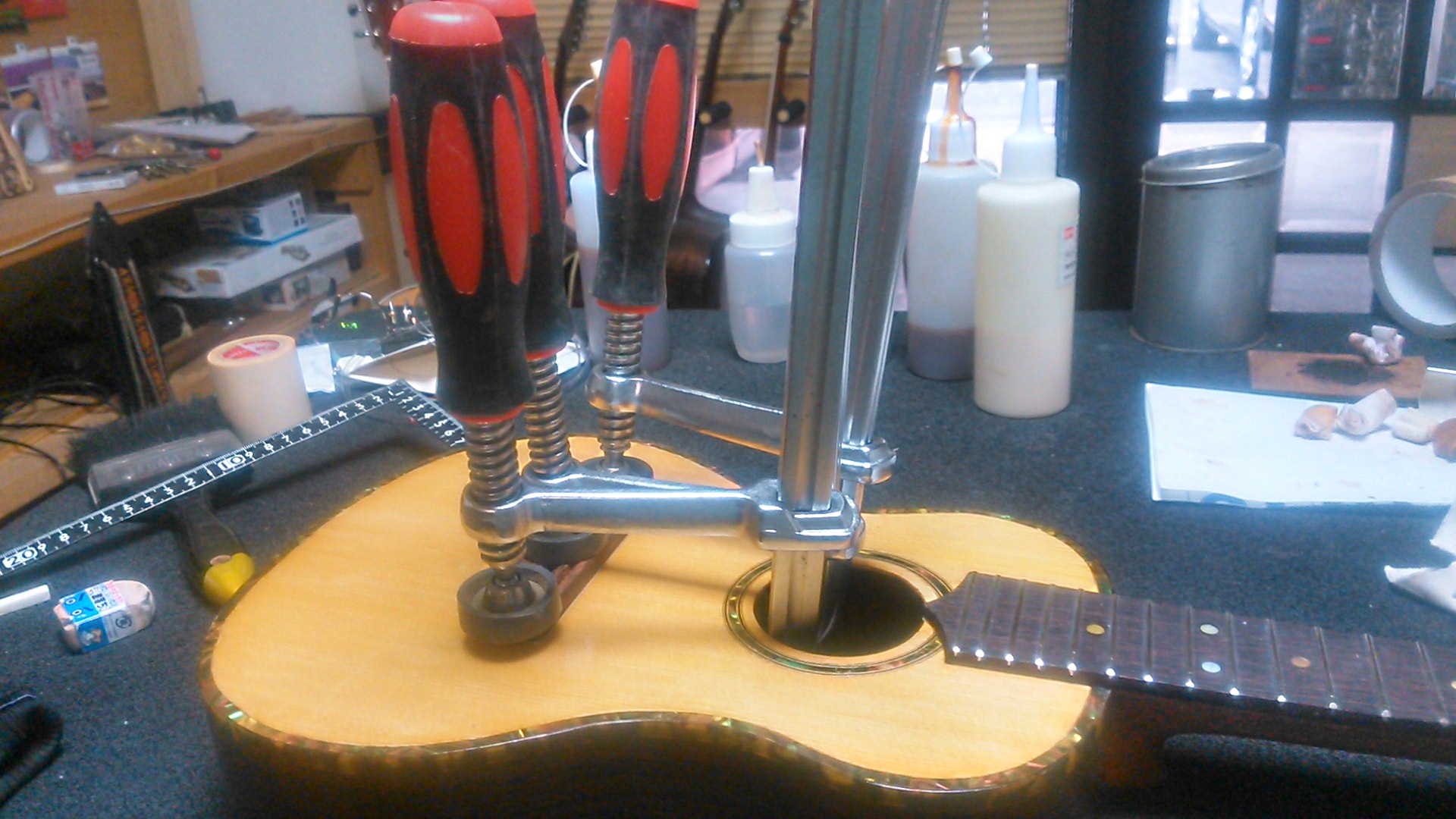

いよいよ接着....と思ったそのとき、ギター用のクランプが入らない!

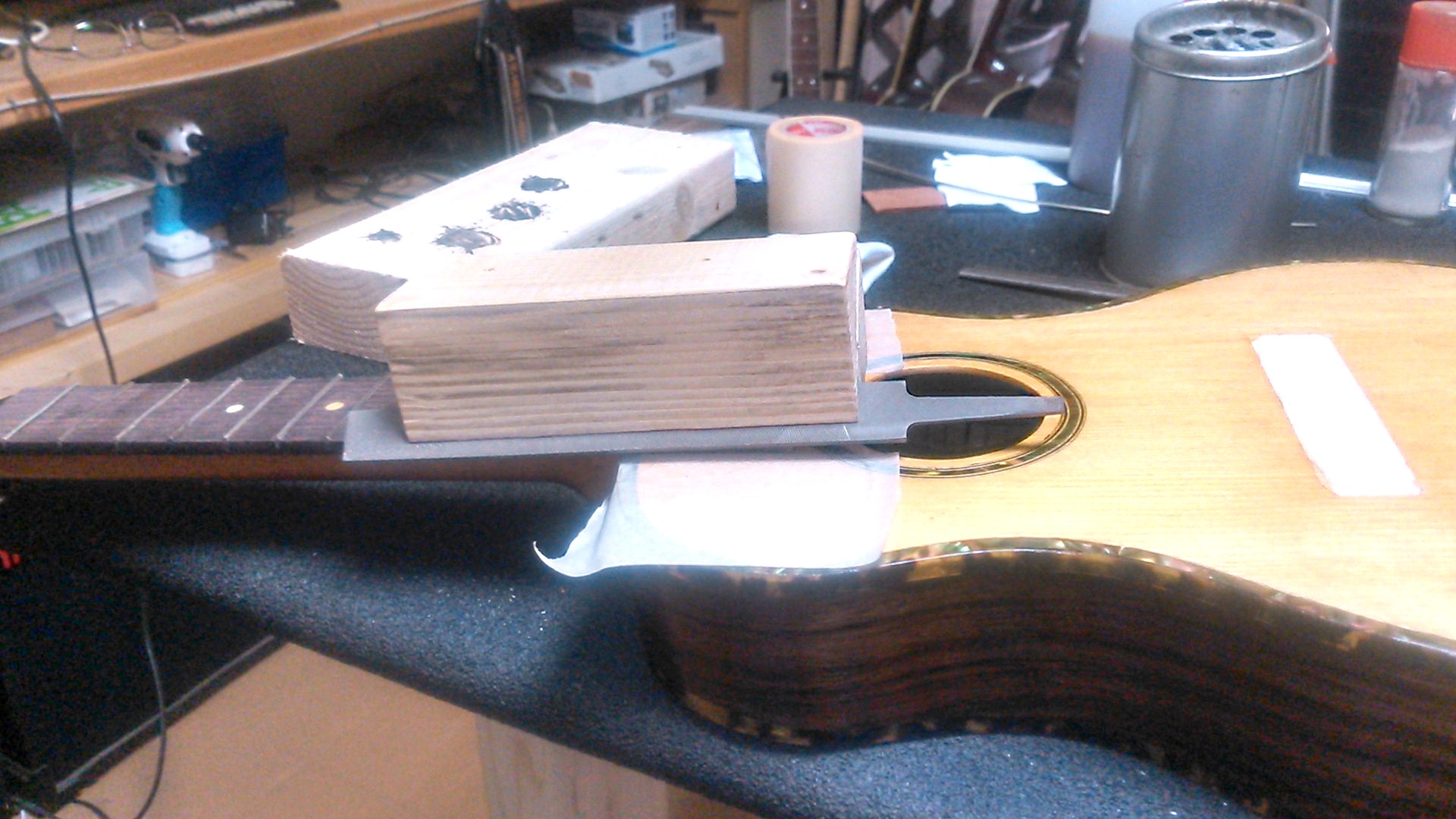

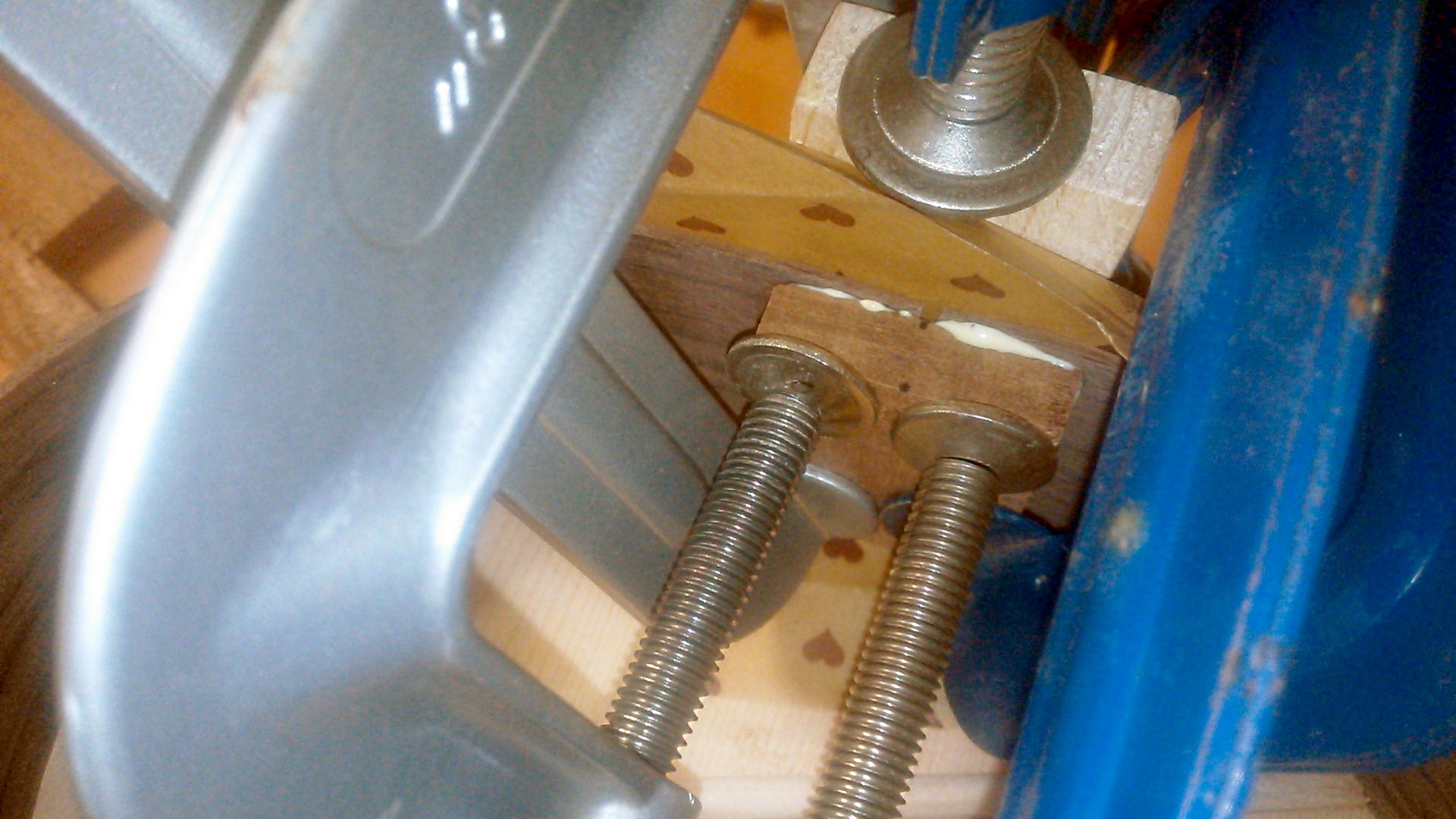

苦肉の策。
|
|
サドルの溝を掘って、サドルを作る。
オフセットは1,2,3弦と徐々に下げ、4弦は1弦と同じにする。
|
|

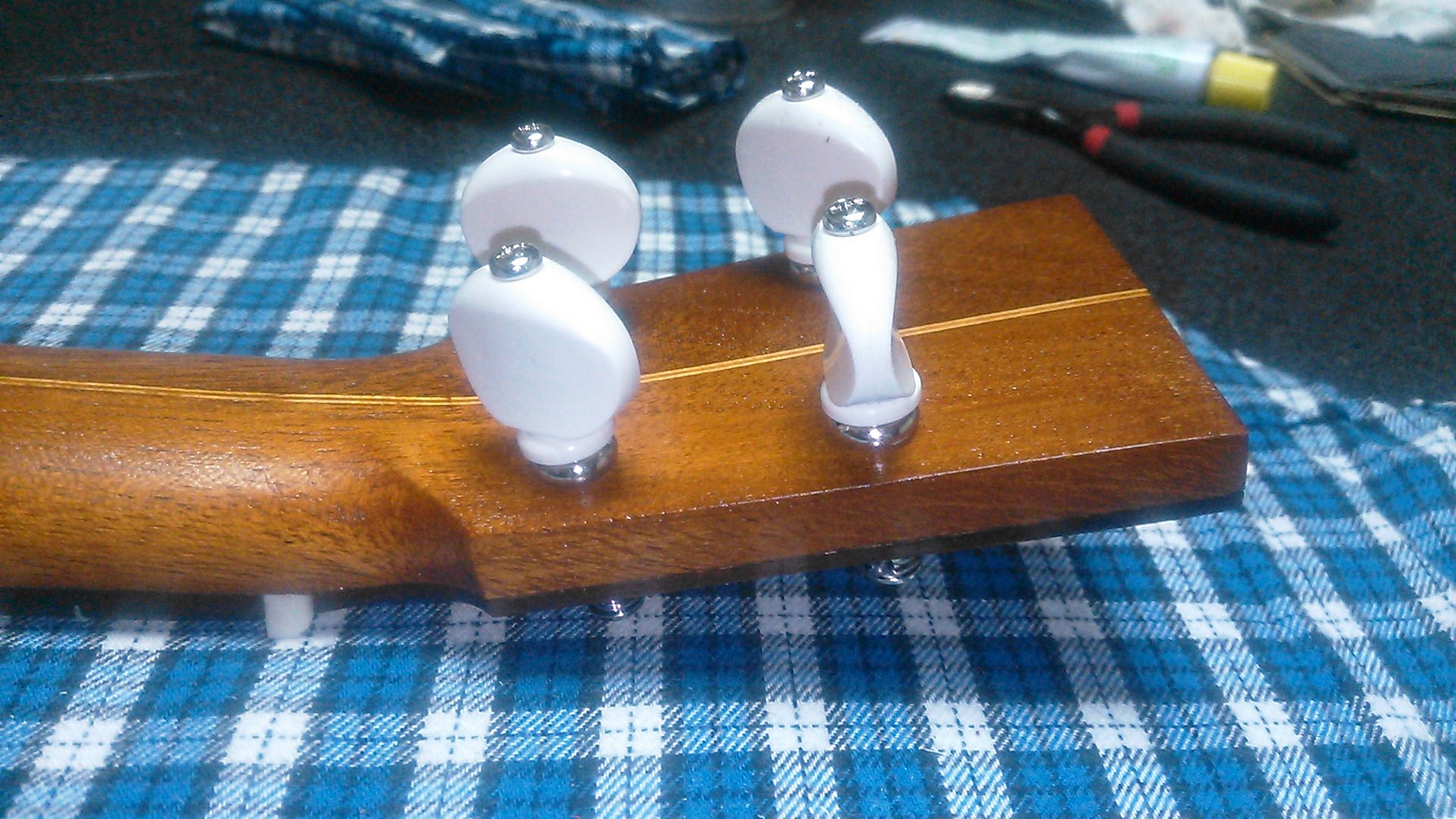

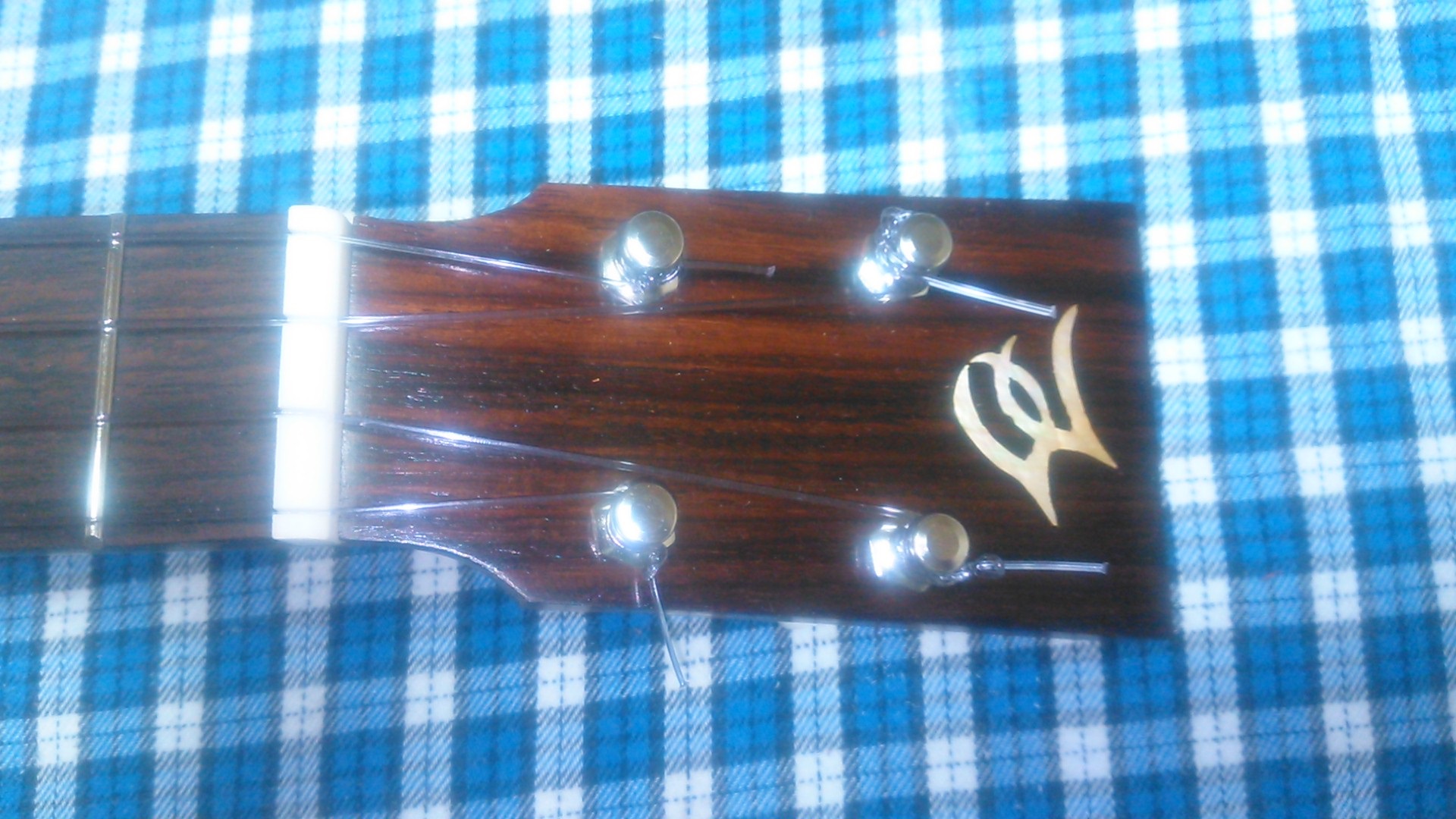

ペグは買いました!

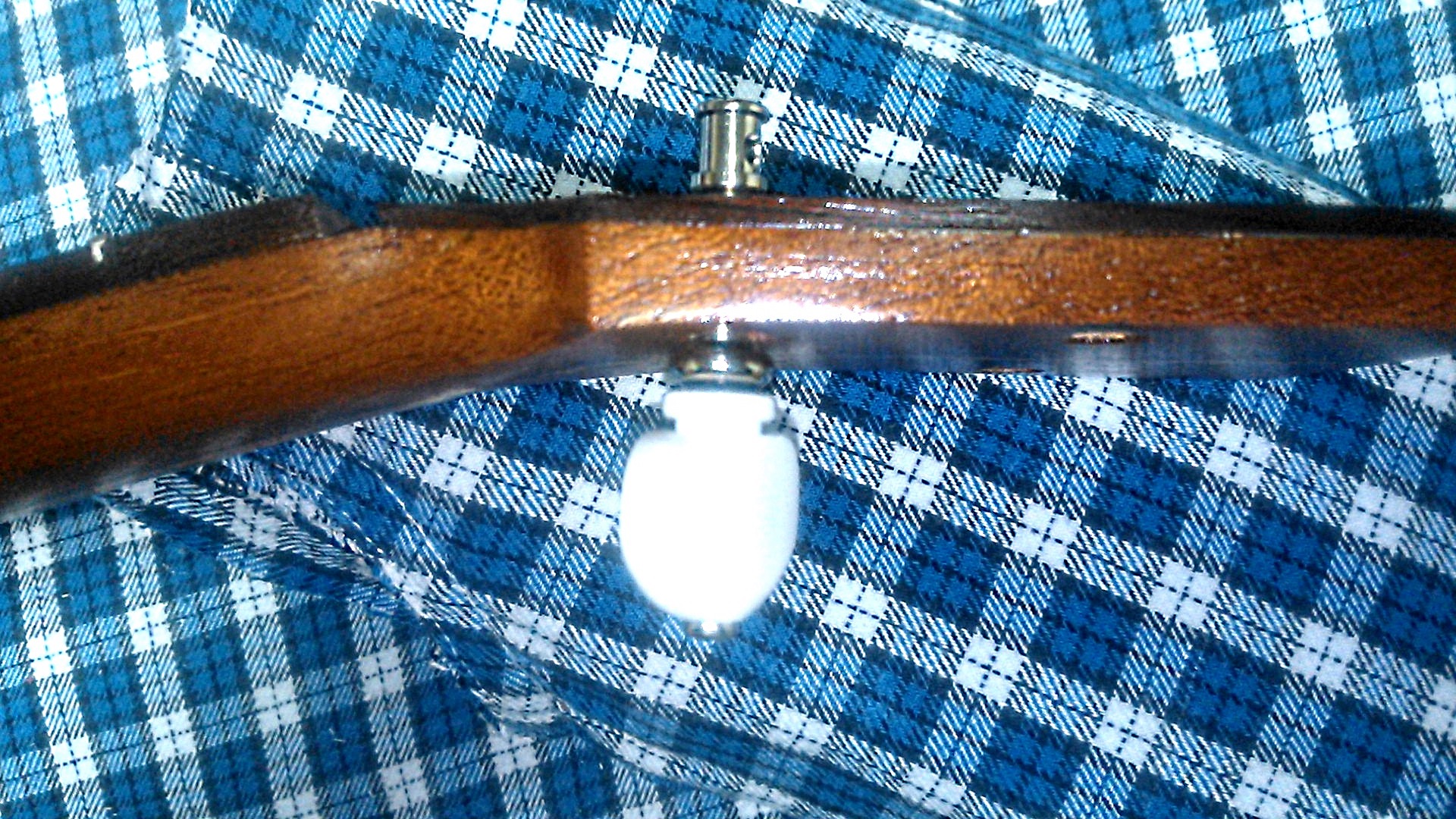

この構造はちょっと不安。
|
|
こういう感じ。

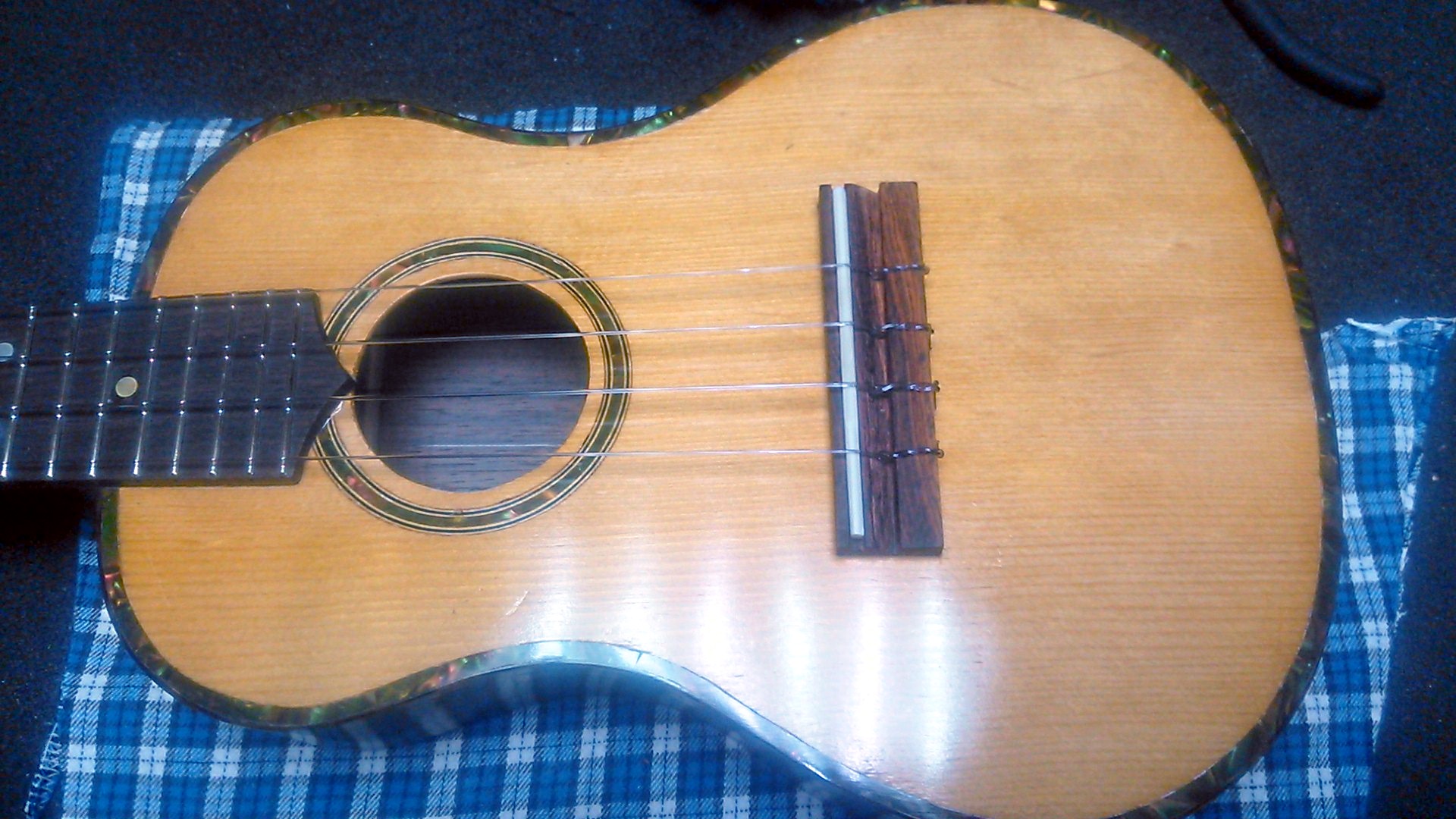

弦を張ってみよう。
|
|
やはり、思った通り!
弦を張っていくと、張力で戻ってしまう。ペグのねじを硬く締めないと......
ギター用のを使った方がよかった!?
|
|
音は?
ウクレレの音?ちょっと音量が不満。
ボディ厚がもう少しあればいいかな?
Low-Gの弦がやはりいいのかな?
色々考えている。
|
