治具！治具？治具！！

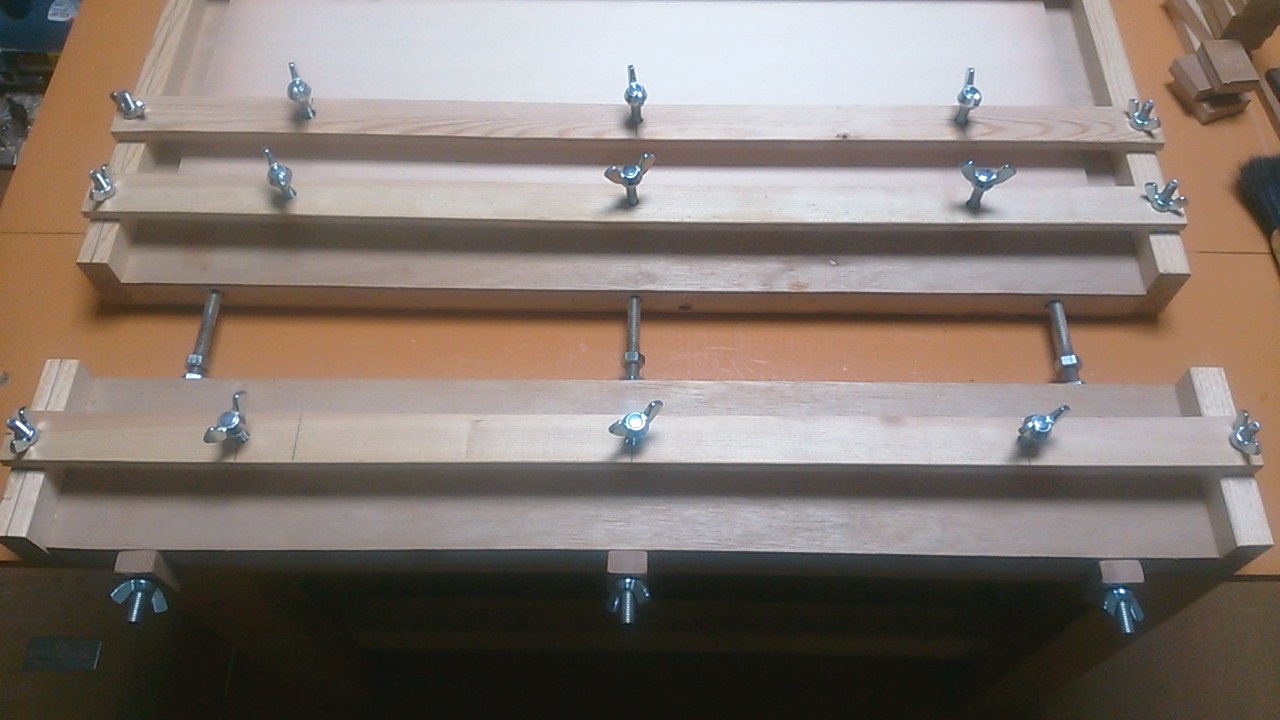

今度の治具はブックマッチ用の治具です。
画像手前の部分が可動。板の大きさの違いに。
ブックマッチで一番重要なのは、接着面の摺合せですが、ちゃんとできているという前提です。

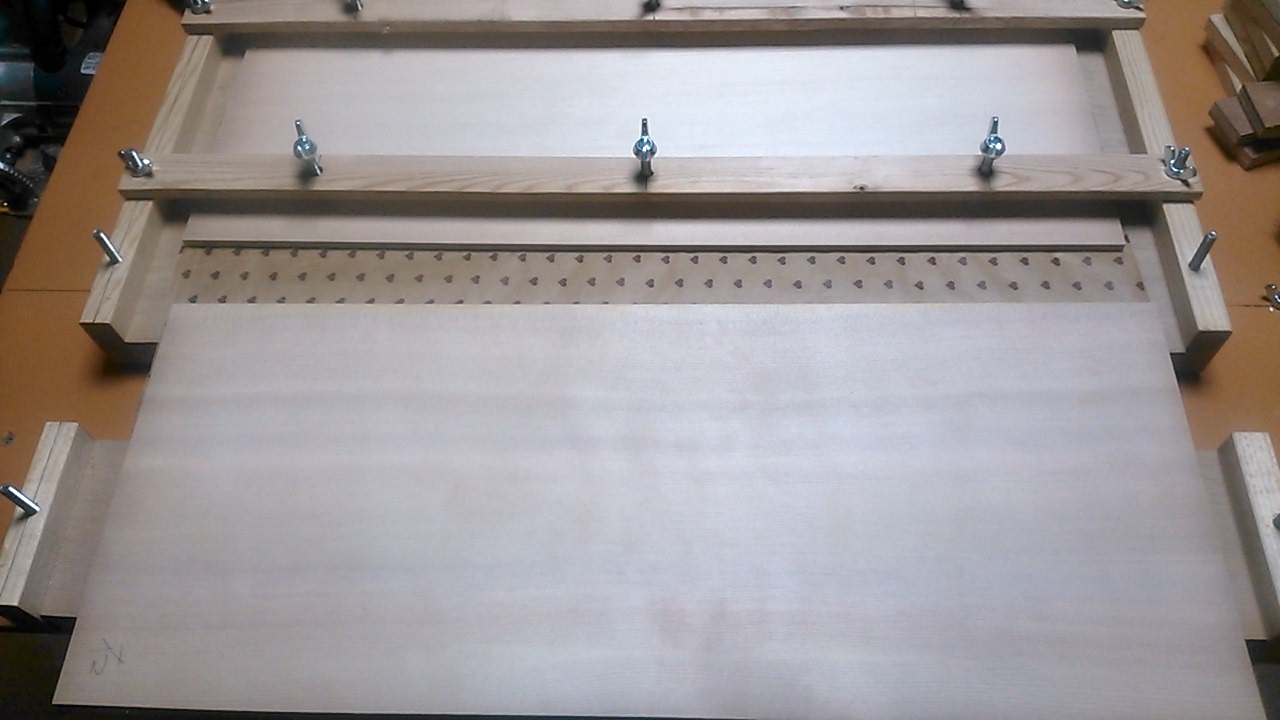

まず、手前側の押えを外し、タイトボンドを塗った接着面を正確に合わせる。
タイトボンドは多めに。
忘れていけないのが、接着面の下にクッキングペーパーを敷くこと。
忘れると悲惨な目にあいます........（当たり前田のクラッカー！）

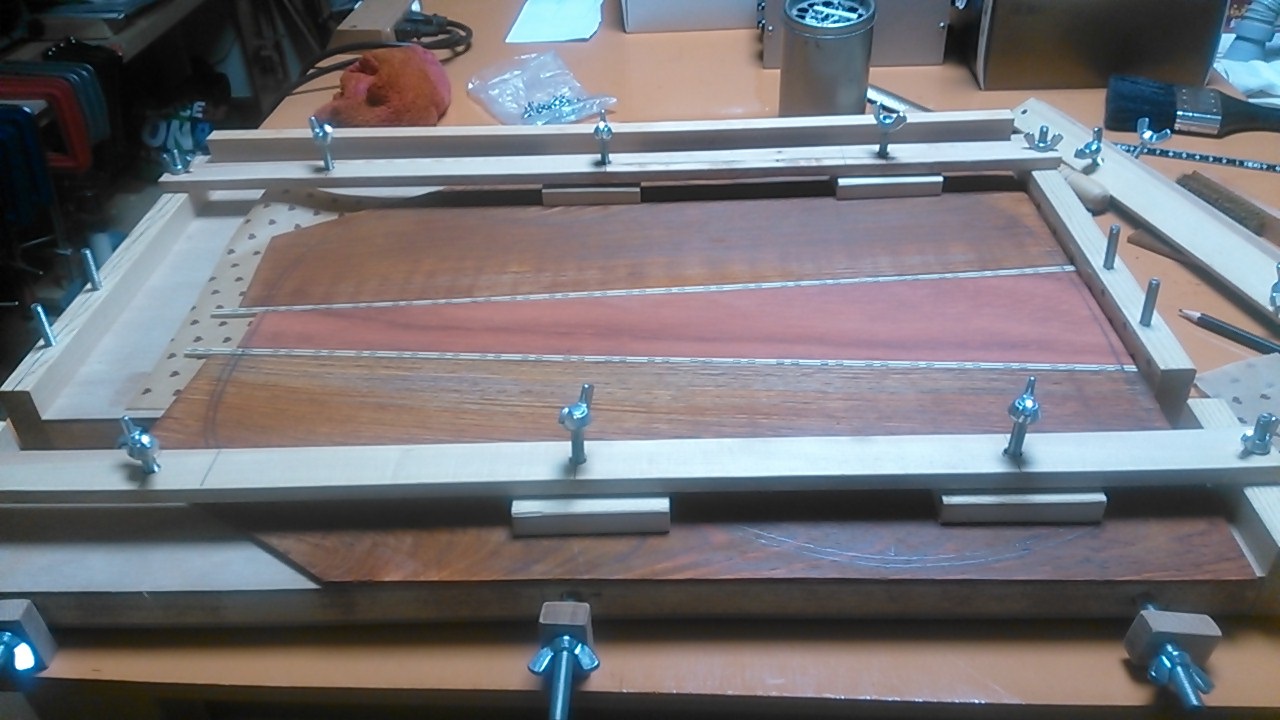

画像は裏板に替わっていますが気にせずに、当て木を入れて押えを全てセット。
このとき押えをきつく締めないこと、軽く押えます。
後でクランプで締めるので。

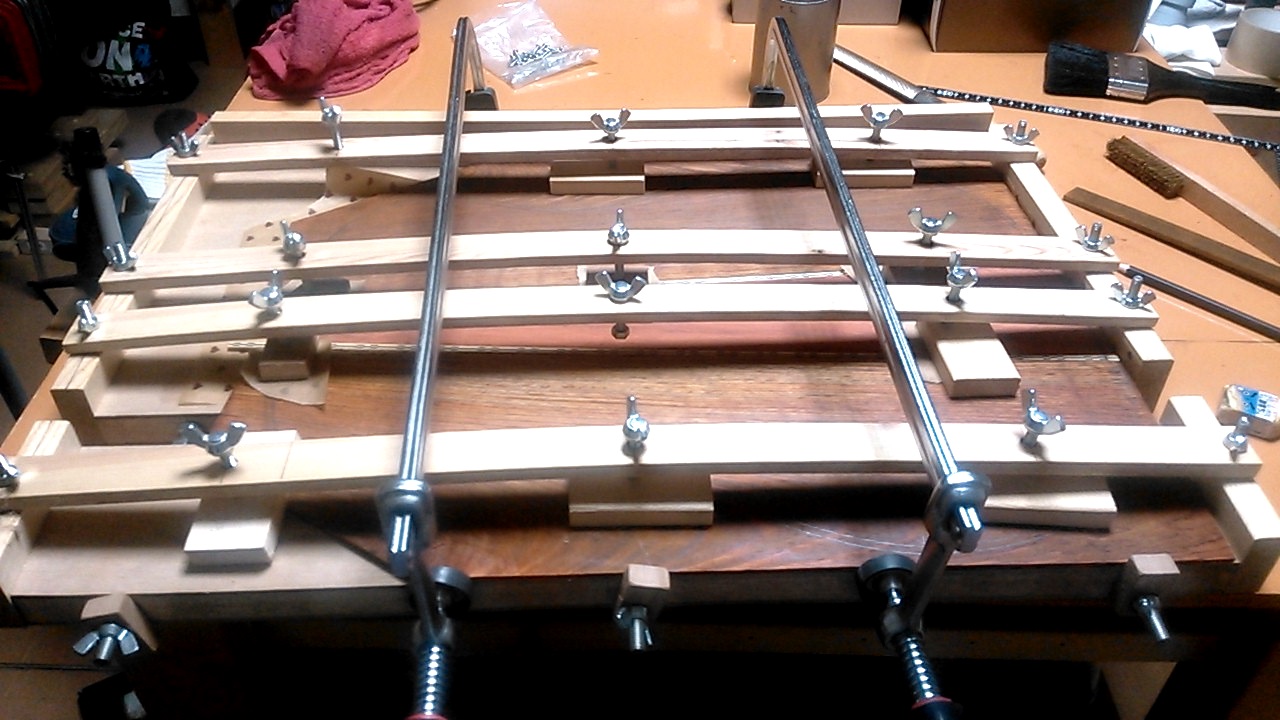

クランプしたら押えをしっかり締めます。
以前は、作業台をくり抜いてクランプして、上から重い物を載せて押えていました。
次の治具は組立治具、いや組立ドックです。
